教你如何正確的根據負載特性選擇驅動

負載在電源設計及領域中是再常見不過的電子元件了，在電源電路中起到連接電源兩端的重要作用，如果沒有了負載而直接把電源兩極相接，這種現象就被稱之為短路。對于電源設計來講，負載的特性對于驅動也是至關重要的，本文就將講解根據負載(阻性、感性、容性、電流型)的特性選擇正確的驅動。

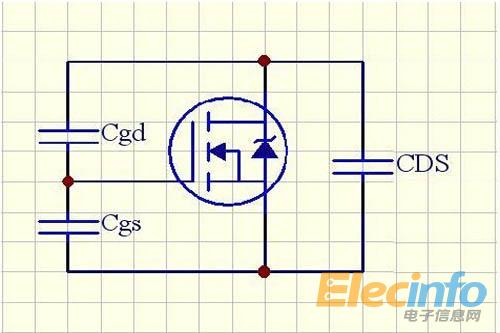

下圖是FET的等效模型：

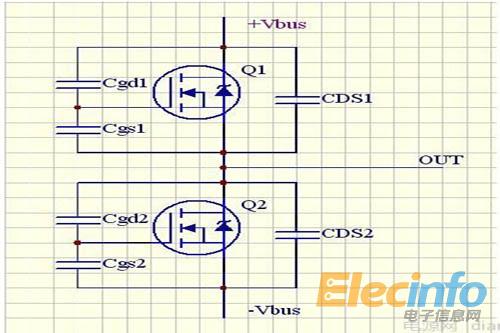

用它做成的半橋，就成了這樣的一個電路：

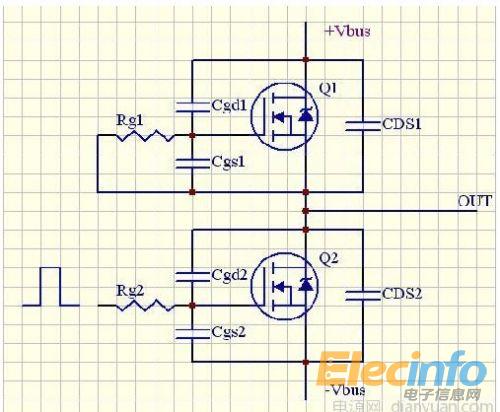

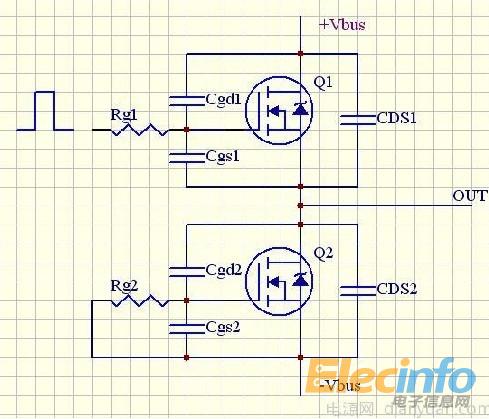

空載開關時，電路變成這兩個工作模式：

上圖是高邊開關，低扁關斷狀態；下圖是低邊開關，高邊關斷狀態。兩個狀態組成一完整開關周期，這個現象會導致半、全橋空載時發熱。它不僅發生在開路狀態;而且還會發生在容性負載和硬開關電路里。適當?shù)目刂啤伴_”的速度;防制上下之通是必要的。
