實用電路 晶體管放大電路之負載

在電源電路設計中，一般晶體管放大電路多采用共發射極放大電路，然而該電路有一些缺點，如：輸出阻抗高，容易受到負載所接的電路的影響。因此，在構成放大電路時，必須對輸出進行強化，即降低輸出阻抗。進而引出了射極跟隨器，它可用在驅動電機和揚聲器等阻抗低的負載電路上。小編今天就將分享一種實用電路——晶體管放大電路之負載。

這里主要說明它的性能和應用，電路的設計會另外說明。

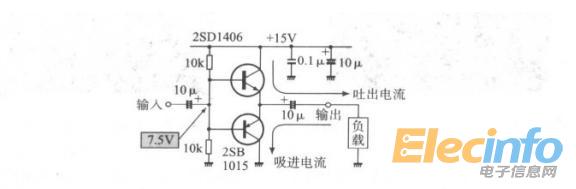

射極跟隨器對電壓沒有放大作用，但是對電流有很強的放大，而且輸入和輸出相位相同。在使用發射極負載電阻RE的射極跟隨器，在取出很大電流(接上阻抗低的負載)時，輸出波形的負側截去，根據這種情況進而引入了推挽型射極跟隨器。如下圖：

但是在中間0V附近時，兩個晶體管都處在截止狀態，就會出現交越失真，為了克服這種情況，給兩個晶體管的基極-發射極之間加上兩個二極管從而產生0.6V的補償壓降以取消晶體管的盲區。

但是這種加入補償壓降的推挽型射極跟隨器受溫度影響很大，原因：晶體管VBE的值具有溫度越高就越小的負溫度系數。當溫度升高時，VBE減少，但二極管流動的電流變化不大，這樣就進一步增加了集電極電流。接入如果有一個動態的補償電壓，就解決了這個問題，進而引入了熱耦合電路，如下圖所示：
