<del id="aymay"></del> 共發射極放大電路有著不可避免的輸出阻抗高、易受負載所接電路影響的缺點。因此我們在設計電路的時候必須對輸出進行強化，即降低輸出阻抗。進而引出了射極跟隨器，它可用在驅動電機和揚聲器等阻抗低的負載電路上。本文主要說明它的性能和應用。

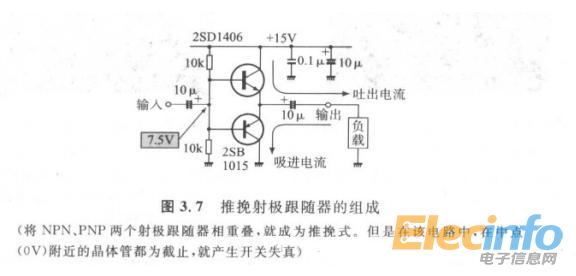

我們能夠了解射極跟隨器對電流有很強的放大作用，而且輸入和輸出相位相同。在使用發射極負載電阻RE的射極跟隨器，在取出很大電流(接上阻抗低的負載)時，輸出波形的負側截去，根據這種情況進而引入了推挽型射極跟隨器。如圖：
根據上圖的示意我們可以了解到在中間0V附近時，兩個晶體管都處在截止?fàn)顟B(tài)，就會出現交越失真，為了克服這種情況，給兩個晶體管的基極-發射極之間加上兩個二極管從而產生0.6V的補償壓降以取消晶體管的盲區。但是這種加入補償壓降的推挽型射極跟隨器受溫度影響很大，原因是晶體管VBE的值具有溫度越高就越小的負溫度系數。當溫度升高時，VBE減少，但二極管流動的電流變化不大，這樣就進一步增加了集電極電流。接入如果有一個動態的補償電壓，就解決了這個問題，進而引入了熱耦合電路，如圖：
在設計電源的電路中，我們可能需要更大的電流，像射極跟隨器這種電路就不能滿足我們的需要，這時我們就會考慮增大晶體管的hFE，這里就提出了達林頓連接，利用達林頓連接能夠以較小的基極電流控制大電流。但是像達林頓連接隨著集電極電流的大小變化，射極跟隨器的電流放大度發生了變化器結果是增大了失真。于是，我們往往會采用并聯連接，這樣每個晶體管的輸出電流大幅度地減少。使得每一個晶體管的發熱量也大幅度地減少了，電路變得穩定。
