基于DSP自制10KW單相家庭光伏逆變器

小編自己做個家庭光伏發電系統，用DSP產生SPWM逆變，變頻其實很簡單，并網倒是花了很多時間和精力，希望大家一起交流學習。

功率10KW，帶并網離網功能，頻率30--70Hz自動跟蹤，并網電壓30--280VAC自動識別。

雙路MPPT輸入:100-550

雙CPU:DSP + ARM

觸摸屏液晶:320*240

帶485+232+后臺軟件

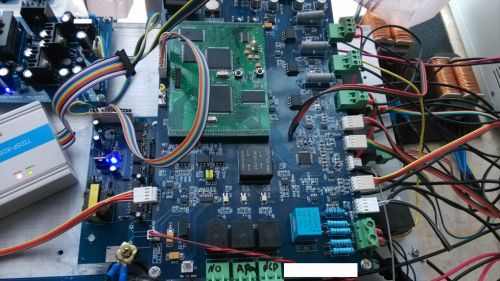

整體:

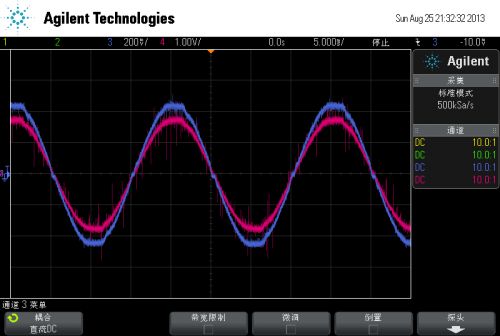

并網波形:

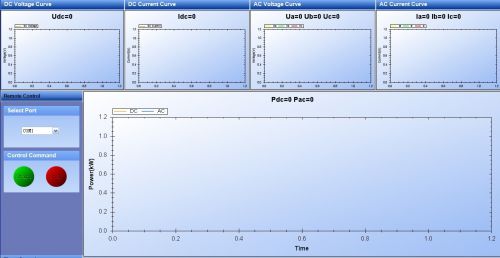

監控界面:

這個光伏輔助電源也很關鍵，壓差大，我這個是DC60V--800V 輸入的，輸出+5V 2A，+12V1A，+-15V 1A，+24V 2A，紋波噪音要求都比較高的。

現在申請家庭并網比較麻煩，可以換個思路：

并網逆變器檢測進家庭的線路電流，以最大功率并網，發現輸入電流為零或為負時，減小并網功率，達到不向電網送多余的電能，并將多余的電能存儲到蓄電池，供晚上并網用，功率控制同白天，這樣就不用申請并網許可了，也不用辦理雙向電表了。
