<del id="aymay"></del> DC-DC轉換在嵌入式設計當中并不算一門復雜的技術，但這僅僅是對有經驗的設計者或者從事嵌入式的工程師們而言。而對于新手來說，第一次接觸DC-DC轉換器的設計總會遇到供電電流不足、效率低下等問題。本文就將為大家介紹DC-DC設計金律，幫助大家搞定DC-DC電源轉換電路設計。
第一條、搞懂DC-DC電源怎么回事
DC/DC電源電路又稱為DC-DC轉換電路，其主要功能就是進行輸入輸出電壓轉換。一般我們把輸入電源電壓在72V以內的電壓變換過程稱為DC-DC轉換。常見的電源主要分為車載與通訊系列和通用工業與消費系列，前者的使用的電壓一般為48V、36V、24V等，后者使用的電源電壓一般在24V以下。不同應用領域規律不同，如PC中常用的是12V、5V、3.3V，模擬電路電源常用5V、15V，數字電路常用3.3V等，現在的FPGA、DSP還用2V以下的電壓，諸如1.8V、1.5V、1.2V等。在通信系統中也稱二次電源，它是由一次電源或直流電池組提供一個直流輸入電壓，經DC-DC變換以后在輸出端獲一個或幾個直流電壓。
第二條、需要知道 的DC-DC轉換電路分類
DC-DC轉換電路主要分為以下三大類：
穩壓管穩壓電路、線性（模擬）穩壓電路、開關型穩壓電路。
第三條、最簡單的穩壓管電路設計方案

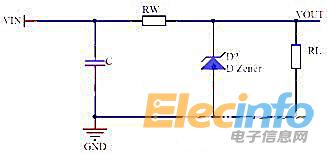

穩壓管穩壓電路電路結構簡單，但是帶負載能力差，輸出功率小，一般只為芯片提供基準電壓，不做電源使用。比較常用的是并聯型穩壓電路，其電路簡圖如圖（1）所示，
圖（1）
選擇穩壓管時一般可按下述式子估算：
Uz=Vout；
Izmax=(1.5-3)ILmax
Vin=(2-3)Vout
這種電路結構簡單，可以抑制輸入電壓的擾動，但由于受到穩壓管最大工作電流限制，同時輸出電壓又不能任意調節，因此該電路適應于輸出電壓不需調節，負載電流小，要求不高的場合，該電路常用作對供電電壓要求不高的芯片供電。
