教你使用三極管打造DC-DC BUCK電路

今天小編為大家介紹一種比較適合新手來進行DIY的DC-DC Buck電路設計，如果初學的各位喜歡動手的話不妨親自動手制作一下。在最初制作這個電路的時候，并沒有預計到輸出能帶1A的負載。而且，不論帶載能力，還是效率都比MC34063要高。空載時的輸入電流極低，只有不到0.5mA。似乎很少有 IC 能做到這么低。

并且這個線路的在設計中存在一個不足就是輸出電壓的負載調整率差一些，但是我們一起來看看有沒有什么辦法能夠改進一下。

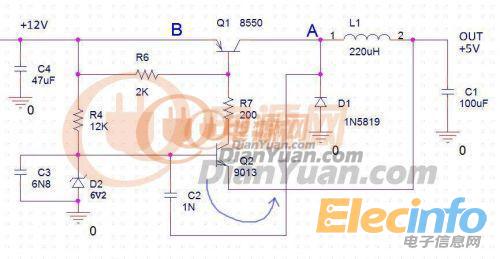

Input = 12V

Output = 5.2V / 1A

下面讓我們來說一下其中的工作原理。

當 Q1導通的時候：

(1)L1上的電流增加，同時輸出的電壓也升高。此時Q2導通，為Q1提供足夠的基極電流。

(2)隨著輸出電壓的升高，Q2的 Vbe逐漸下降(Vb點的電壓由于穩壓管D2的存在不能超過6V2), Q2 的Ice(也就是Q1的Ib)也隨之下降。

(3)當Q1的Ib減小到不足以使Q1完全導通的時候，Vce變大。A點的電壓下降一點點。這一點點的電壓下降使得電容C2放電，放電方向如圖所示。

(4)C2的放電使得Q2的基極電壓Vb下降，Ice隨之減少。Q1的導通進一步變差，A點的電壓也進一步下降。

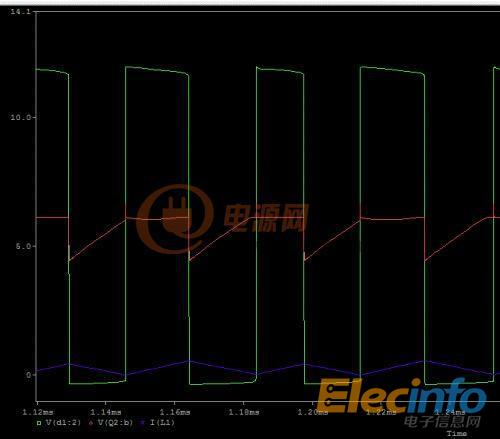

(5)如此的反饋導致Q1，Q2迅速關斷，A點電壓下降到0V附近。由于C2的放電，把Q2的基極電壓Vb拉低1-2V。 圖中綠色為A點電壓，紅色為Q2的Vb，藍色為電感上的電流。
