如今,伴隨著資源的逐漸短缺,可再生能源的話題日益引起關注,人們從利用自然界的機械能和太陽能進行電能轉化,而引發能量收集的技術。電子器件所處的環境中有很多可利用的能量(如,其他器件產生的電磁場,震動,溫度變化等),通過某種方式將這些能量轉化為電能,供電給小電器件。
凌力爾特(Linear Technology)發表完整的能源采集解決方案LTC3331,該解決方案主要包括一個高壓能量收集電源、一個電池充電器以及一個由可再充電電池供電的同步降壓-升壓型DC/DC轉換器。
另外,該器件還集成了一個超級電容器平衡器,故可增加輸出存儲。針對輸入和輸出的電壓和電流設定值均可通過引腳搭接的邏輯輸入來設置。

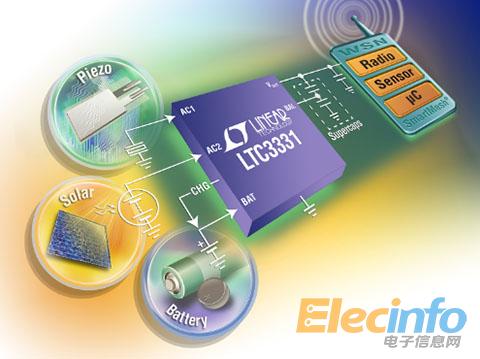

其中,能量收集電源由一個全波橋式整流器組成,適合于AC或DC輸入以及高效率降壓型轉換器,可從壓電(AC)、太陽能(DC)或磁性(AC)能源收集能量。可提供高達50毫安培(mA)的連續輸出電流以延長電池壽命,可透過所采集的能源為可再充電池充電,電池電量不足斷開功能則保護電池不會深度放電。當從所采集之能源提供穩壓電源至負載時,LTC3331僅需來自電池的200奈安培(nA)電流;當在無負載條件下由電池供電時,操作電流僅950奈安培;當沒有收集的能量可用時,可再充電電池輸入為降壓-升壓型轉換器供電,該轉換器在高達4.2V的滿電池電壓范圍內工作,而且無論輸入高于、低于或等于輸出時都可調節輸出;當能量收集電源不再可用時,LTC3331自動轉換為由電池供電。
LTC3331的能量收集輸入在3V至19V AC或DC電壓范圍內工作,從而使該器件非常適合于多種壓電、太陽能或磁性能源。其輸入欠壓閉鎖門限設定值在3V至18V范圍內是可編程的,從而使應用能夠在能量收集電源的峰值功率傳送點上工作。其他特點包括引腳可編程輸出電壓和降壓-升壓型峰值電流限制、一個超級電容器平衡器和一個輸入保護性分流器(在VIN≥20V時高達25mA)。
規格及價格:LTC3331EUH采用5mm x 5mm QFN封裝。千片批購價為每片 3.55美元;工業溫度級版本LTC3331IUH也已供貨,千片批購價為每片3.90美元。
性能概要:LTC3331
具輸入優先排序器的雙輸入、單輸出 DC/DC 轉換器
能量收集輸入:3.0V 至 19V 降壓型 DC/DC 轉換器
電池輸入:高達 4.2V 的降壓-升壓型 DC/DC 轉換器
具可編程浮動電壓的 10mA 并聯電池充電器:3.45V、4.0V、4.1V、4.2V
低電池電量斷接
超低靜態電流:無負載時為 950nA
集成的超級電容器平衡器
高達 50mA 的輸出電流
可編程 DC/DC 輸出電壓、降壓型 UVLO 和降壓-升壓型峰值輸入電流
集成型低損耗全波橋式整流器
輸入保護性分流器:VIN ≥ 20V 時高達 25mA
5mm x 5mm QFN-32 封裝
