<del id="aymay"></del> 前幾天用示波器測試電表的一個管腳波形，因此需要將示波器的接地夾和電表的地線連接起來，但是當示波器接地夾連接上電表地的時候，示波器接地夾和電表地之間出現了很大的火花，接著電表無顯示。事后分析，發現電表的地平面和電表輸入的零線端是導通的，而我們可能將電表的零線接為了火線，導致悲劇的發生。整個過程和連接方法就像下面這張圖一樣。

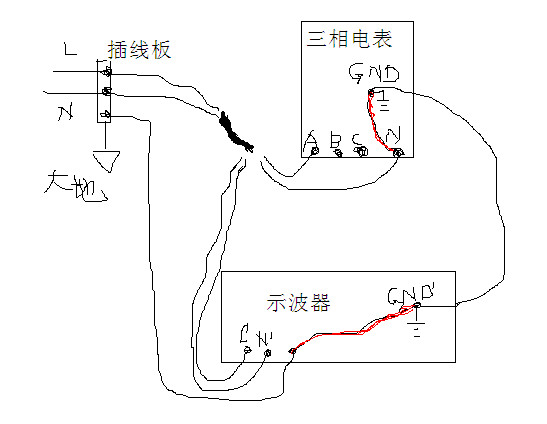

浮地測試示意圖
上面這張圖就是浮地測試示意圖。從上圖可以看到三相電表連接了兩個端子，而示波器連接了三個端子。我們測試的時候需要將示波器和電表進行共地，因此將示波器和電表的地進行短接，而示波器的地又通過三孔插頭的第三個引腳和插線板的大地連接起來，因此整個測試系統的地就是大地。連線方面，電表的連線端子A和N連接到了插線板的L和N腳，由于插頭插反就可能造成接線板的L引腳連接到了三相電表的N引腳，而三相電表的N引腳實際上就是大地。因此這種接線方式就可能造成L和大地直接短接，從而使示波器以及三相電表內部的紅線部分有大電流流過，由于紅線部分為設備內部走線，線徑可能很細會造成線路燒毀。
造成這個問題最主要的原因就是三相電表的強電輸入端子直接和設備的地平面連接起來沒有隔離。這種方式可以提高無接地設備的EMC性能，但是對于測試來講，不注意就可能燒毀設備。
針對這種情況的解決方法有以下幾點：
首先測試時示波器通過雙孔插線板接電，讓示波器的GND不和大地相連。需要注意的是這種方法在測試的時候人手不要去觸摸設備上的任何金屬部分，無論強電還是弱電，因為系統可能是浮于高壓之上的。
其次測試之前用萬用表測試示波器和待測設備的地之間的直流電位差和交流電位差，根據電位差選擇測試方案。
最后插線板前掛接一個隔離變壓器將整個系統和大地隔離。
