僅需一臺示波器便可輕松查看ASK/OOK信號

"幅移鍵控法(ASK)的載波幅度是隨著調制信號而變化的, 其最簡單的形式是,載波在二進制調制信號控制下通斷, 此時又可稱作開關鍵控法(OOK)"雖然BLE ZIGBEE技術已經成為主流的射頻通信技術，由于成本因素，目前依然有很多產品在使用ASK/OOK通信。以前在測試ASK/OOK信號時需要有一個指定頻率的射頻接收模塊，然后使用邏輯分析儀測量輸出的波形。現在，只要有一個速度稍稍快一點的示波器，其實完全可以不需要任何射頻模塊，直接使用示波器查看ASK/OOK信號。

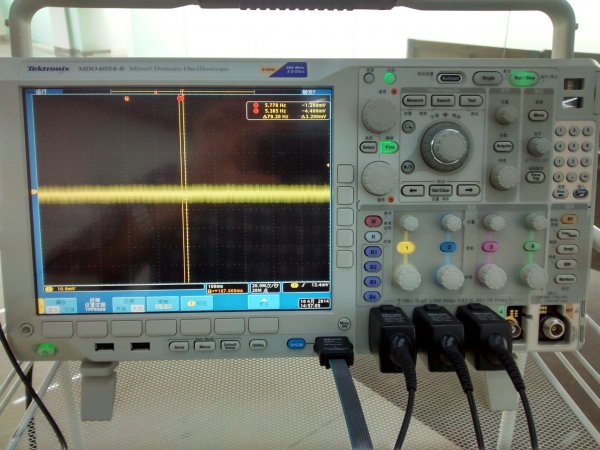

1.準備一示波器，開啟一個通道，調成10mV或50mV每格。

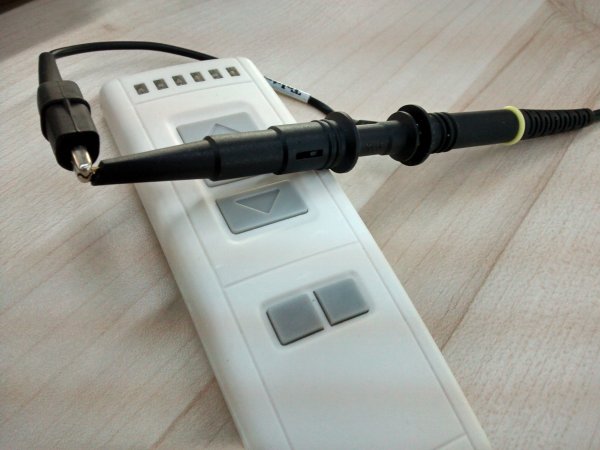

2.然后將表筆測試頭與地短接，放在ASK/OOK發射器上。這里使用一個窗簾的遙控器。

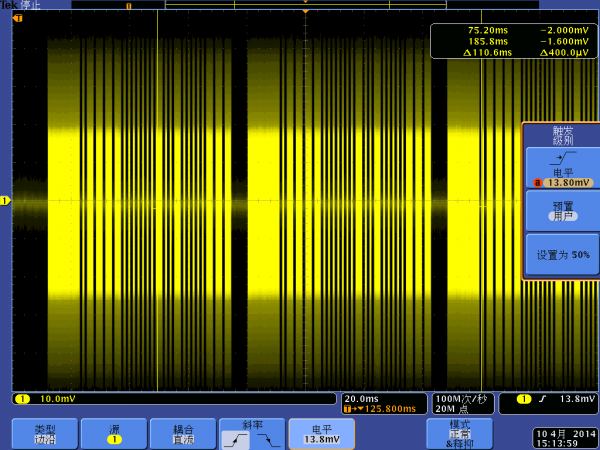

3.設置好相應的觸發模式，然后按下遙控器，會看到下面的圖像。顯示發出來的三包數據，其它后邊還有。但這些已經夠用了。
