<del id="aymay"></del> 本文將探討基于PLC和變頻器的雙饋電機控制技術，在USS通信功能的基礎上，結合變頻器本身提供的用戶自定義V/F控制方式，實現變頻器輸出頻率與輸出電壓的分別控制。這種新的雙饋電機控制方法，不僅結構簡單而且可靠性高，具有很高的實用價值。
變頻器的兩個重要部分莫過于輸出頻率與輸出電壓，而在實際操作中，一項關鍵性的工作就是把這兩個因素進行分別控制。雙饋電機的勵磁控制可以選取d，q同步旋轉坐標系，使d軸方向與定子磁鏈ψ1一致，則ψd1=ψ1，ψq1=0。由于定子電壓u1領先于ψ190°時間電角度，因此u1應落在q軸上，即uq1=U1為常數，ud1=0。定子電流同樣可分為轉矩電流分量iq1和磁場電流分量id1。在d，g坐標系中，采用電動機慣例，定子磁場定向雙饋電機的基本方程為：
式中：L1為定子繞組電感；r2，L2分別為折算到定子側的轉子繞組電阻和電感；Lm為定轉子繞組間的互感；下標1，2分別表示定子量和轉子量；p為微分算子。

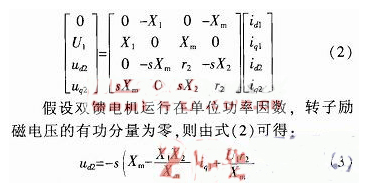

假設雙饋電機定子接無窮大電網，穩態時，d，q坐標系中各相電壓和電流均為直流量，式(1)中p=0。將ω1￡1=X1，ω1L2=X2，ω1Lm=Xm代入式(1)得：
式(3)即為簡化的雙饋電機轉子勵磁電壓控制模型，轉子勵磁電壓是轉差率的函數。
根據感應電機定、轉子繞組電流產生的旋轉磁場相對靜止的原理，可得雙饋電機運行時，電機轉速與定子繞組電流頻率的數學關系為：
式中：f2為定子電流頻率，與電網頻率相同；np為電機的極對數：n為雙饋電機的轉速。
由式(4)可知，調節f2即可控制n。當nn1(n1為電機的同步轉速)時，雙饋電機處于亞同步速運行，f2>0；當n>n1時，雙饋電機處于超同步速運行，f20(負相序)；當n=n1時，f2=0，變流器向轉子提供直流勵磁，此時雙饋電機作為同步電機運行。
