單片機晶振不起振不能燒寫程序解決思路

現象：?jiǎn)纹瑱C(jī)晶振不起振，不能燒寫程序

調查步驟：

1、懷疑晶振諧振電容等貼片有誤 ，重新?lián)Q上后，還是不能下載，排除;

2、懷疑單片機電源紋波過大，示波器測量發現紋波正常，排除;

3、懷疑單片機復位腳，用示波器測量發現復位腳為低，終于找到問題點;

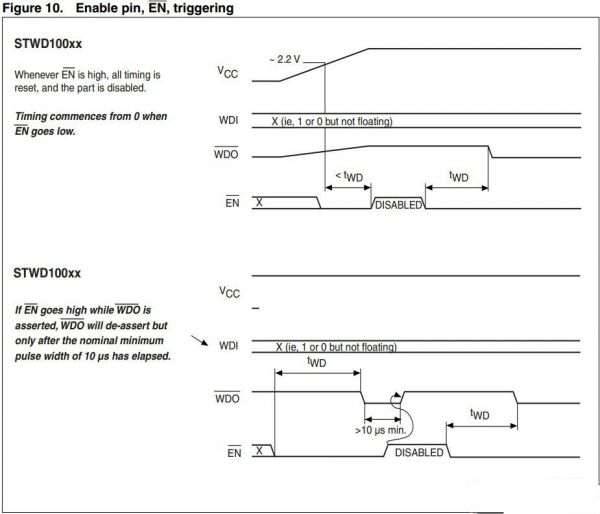

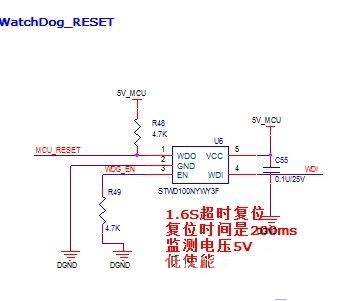

4、復位腳為低，原因是硬件復位狗打開了，而剛開始下載的程序沒有使能復位狗，故失效;

5、將復位狗用IO disable 后,單片機燒寫正常。

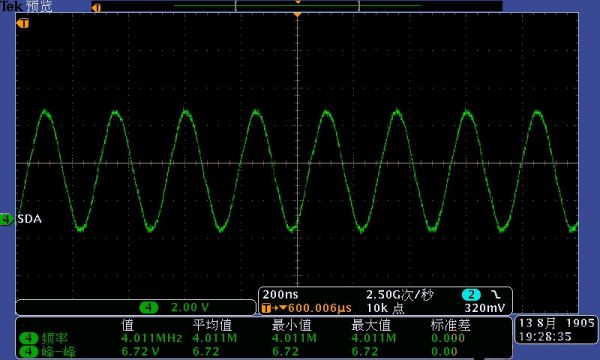

晶振完美波形~~~
