<del id="aymay"></del> 1 引 言
單片機和微控制器在工業現場控制領域已得到廣泛的應用，但這些控制系統通常采用RS232或RS485組網，作用距離短。如今，Internet飛速發展，已成為信息交流的重要渠道。而且，基于Web的B/S遠程監控模式技術也越來越成熟。如果將這種模式應用于工業現場控制領域，則用戶只要在有Internet接入的地方，就可以對工業現場設備進行遠程監控。將其應用于家庭，則可以朝家電信息化邁出關鍵的一步。
上述系統的實現離不開嵌入式操作系統。后PC時代，隨著嵌入式系統的廣泛應用，嵌入式操作系統也越來越受到重視。嵌入式操作系統具有結構小巧、實時性強、穩定性高等特點。目前，商用嵌入式操作系統比較多，如Vxworks，QNX，Nucleaus，WinCE等，但價格都很昂貴，并不適合廣泛應用。
嵌入式Linux為這個問題提供了良好的解決方案，其開放的源代碼、強大的技術支持、良好的可擴展性及對眾多硬件的支持都是它嵌入化的優勢。所以我們選擇嵌入式linux為操作平臺，結合成熟的Web技術來進行遠程監控系統的設計。
2 系統結構

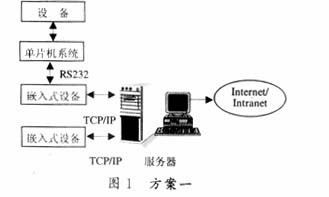

該遠程控制系統利用Internet/Intranet網絡資源，只需一臺聯網的PC客戶機，就可實現對遠程設備狀態的監視和控制。這里，我們提出系統結構的兩種設計方案，如圖1、2所示。
兩種方案都利用了Internet/Intranet網絡資源。不同的是，在方案一中，使用了一臺PC機作為代理服務器接入Internet網絡，這樣便可利用代理服務器提供強大的數據庫功能。該方案適用于測量設備較多，相對集中的場合。嵌入式設備可通過以太網線直接與服務器相連，這樣，嵌入式設備實際上只需要實現一個以太網到RS232的轉換。但是，在某些嵌入式的應用環境中，并不適合單獨使用一臺PC機作服務器，因此，我們提出方案二，嵌入式設備作為Web Server直接接入Internet/Intranet。嵌入式設備運行一個操作系統并在此基礎之上實現WebServer的功能，這對系統硬件要求比較高，再加上小型嵌入式數據庫技術的不成熟，使得它在數據管理方面稍有欠缺。盡管如此，我們仍采用方案二，因為我們認為它代表著嵌入式系統的發展方向，其應用范圍更為廣泛，并且，隨著軟硬件水平的不斷提高，上述的缺點都是可以克服的。
我們的方案中，硬件上采用32位Motorola微處理器，2M Flash，16M SDRAM，及必要的外圍設備即可滿足系統的要求。
3 系統軟件設計
3.1 Linux的選擇
由于Linux過于龐大，要將它應用于小巧的嵌入式系統，首先必須將其小型化。目前，出現了各種不同的嵌入式Linux版本，有一些還具有一定的實時性。我們首先依據自己所選擇的CPU類型，以公開的嵌入式Linux源代碼為基礎，根據自己設計的主板情況編寫相應的bootloader程序或BIOS，運行自己的系統。一旦加載上了嵌入式Linux，則對于上層應用軟件的編程與在運行普通Linux的PC機上一樣，所有的程序都可以先在Linux的PC機上調試通過，然后只需要修改MakeFile文件，就可以完全移植到嵌入式Linux設備上運行。如果編譯嵌入式Linux時選擇網絡文件系統(NFS)，則調試的時候可利用gdbserver，省去了無數次下載程序的麻煩。這種方法有很大的靈活性與自由度，但也要注意到，由于硬件的配置不同，或程序本身原因，網上下載的源代碼未必都合適，這需要自己對照源碼去調試與發現。
3.2 應用程序設計
3.2.1 C/S(Client/Server)模式與B/S(Browser/Server)模式傳統的C/S模式采用兩層設計，客戶應用層負責提供交互界面，實現應用邏輯以發送數據、請求并處理返回數據;數據庫服務器層負責處理客戶數據請求并返回結果，有效管理系統資源。該模式需獨立開發和安裝每個應用，系統升級維護困難，客戶機負擔重。此外，與數據庫的直接交互導致應用程序對數據結構有很強的依賴性，且浪費數據庫連接資源。
