<del id="aymay"></del> 越來越多的喜歡種植一些花草來陶冶情操，而現代快節奏的生活又讓人們沒有時間照料。本文利用AT89S52單片機設計了一種能夠給植物自動澆水的系統。能夠實現自動定時澆水和根據濕度進行澆灌。這兩種方式都可以通過紅外線進行遙控。
1 總體設計
利用AT89S52單片機設計了自動澆花器，針對不同的花卉，此智能澆花器設置為兩種方式：一是定時定量澆花，二是利用濕度傳感器檢測花卉(也可以用于蔬菜等)的濕度，采集的濕度傳送到單片機芯片，單片機根據濕度控制是否澆水，如果需要澆水，單片機的一個引腳p2.0置高電平，使繼電器線圈通電，敞開觸點閉合，打開電磁閥，實現定時定量的自動澆水，設定時間到，電磁閥自動閉合，并且水流時間可調，上面安裝了數碼管，并有一個按鈕根據不同花卉所需水量不同，設置澆花時間長短，在數碼管上可以顯示澆水時間的長短;如果檢測濕度足夠，p2.0仍保持為低電平，不打開電磁閥。采用哪種方式是通過按鍵控制或者紅外遙控的，在采用定時定量澆花時，數碼管顯示時間和流水時間，在選用根據濕度澆花時，數碼管顯示是目前的濕度。

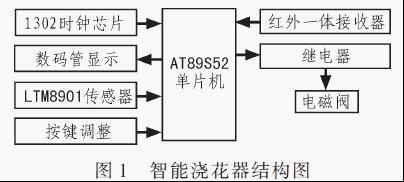

該技術所采用的技術方案是：利用單片機實現自動控制，首先檢測采用何種方式澆花，如果定時定量澆花，就在規定的時間開始澆花，按照設置澆花時間的長短進行澆花;如果是根據濕度控制是否澆水就設置單片機1個引腳為低電平，濕度傳感器檢測濕度，傳送給單片機芯片，當檢測到濕度不夠時，單片機這個引腳就變為高電平，把繼電器吸合，常開觸點閉合，使得電磁閥線圈得電，此時電磁閥門有閉合變成斷開，水流經過，給花卉澆水。其結構如圖1所示。
2 硬件設計

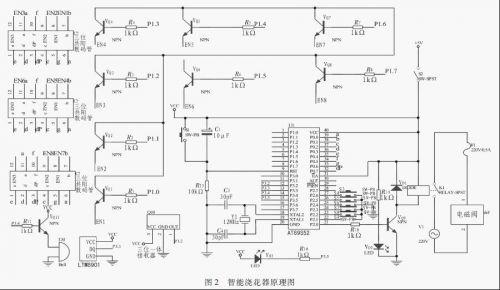

硬件電路由單片機、濕度傳感器、繼電器、電磁閥、數碼管、1302芯片、按鍵、紅外遙控接收等組成。注意，電磁閥如果安放離單片機太近，將會造成無法正常工作，解決方法是：1)電磁閥遠離單片機;2)加入電阻電容。這里采用的是加入電阻電容的方法，這樣方便把元器件集中，所做控制器也比較小。智能澆花器的原理圖如圖2所示。
2.1 定時定量澆花方式
定時定量澆花是每天規定的時間開始澆花，設置澆花時長，比如1分鐘，1分鐘后停止澆花。具體硬件：安裝了2個三位共陽數碼管和1個兩位共陽數碼管，用以顯示時間和澆花時間的長短。按鍵控制時間調整和時間設置調整，并有一個按鈕根據不同花卉所需水量的不同，設置澆花時間長短，在數碼管上顯示出來，1302芯片實現時間保持，斷電時不影響時間。
