<del id="aymay"></del> 無論由摩爾定律或消費需求驅動，在當今電視中所需要的性能水平可能似乎是勢不可當?shù)摹?
與標準清晰度電視格式(SDTV)相比，具有1080像素的高清晰(HD)格式的數字電視所驅動的數據量要大6倍，它要管理數字電視、IPTV、視頻會議廣播及處理杜比AC-3、MPEG和其它音頻格式，這些功能都成為了數字電視(DTV)必須具備的功能。
從對音頻、視頻和輸入信號格式的最高要求來說，存在若干可供選擇觀看的選項：正投、背投、DLP、LCD、等離子和CRT。無論是在嵌入到手表中的1英寸的顯示器上觀看電視，或是采用投影系統的顯示屏在整塊墻壁上觀看電視，對尺寸和性能的組合要求幾乎是無窮無盡的。
數字電視基礎
即使目前在貨架上的每一臺電視可能從大小、外觀、形狀因子和銷售人員給你的基本描述來看都非常不同，但是，當你考察其內部的時候，電視的基本構造模塊都是非常相似的。
一般來說，數字電視可以被分解為不到10個主要的模塊：顯示器(和驅動器)、核心媒體引擎、音頻編解碼和處理、視頻編解碼和處理、調諧器、接口模塊和電源。對每一個模塊的絕對性能要求由你最喜歡的座位的舒適體驗的性能水平來定義。
下圖為典型的數字電視系統方塊圖。

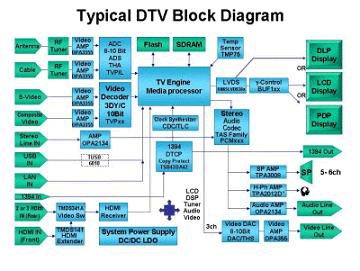

圖1：典型的數字電視系統方塊圖
在圖1中，我們給出了HDTV的基本方框圖，我們在功能方塊圖層面已經加以考慮。開發屏幕后面的電視機系統需要采用許多工具，它們都可以從各類企業獲得。然而，在把來自不同元器件供應商的解決方案整合在一起的過程中，既要加快設計周期以縮短產品上市時間，又要確保兼容性，那么，這種要求就會成問題。無論是采用DLP技術、基于DSP的數字媒體處理器、其它的核心處理解決方案或一些其它的高性能模擬元器件，都需要為快速演進的數字電視市場設計出高度集成、靈活且便于使用的數字電視機。對于融合的應用來說，把高性能音視頻CODEC、圖形加速、通信和支持功能設計到家庭娛樂體驗系統之中是至關重要的。
視頻設計
消費者常常在觀看電視的時候，對視頻體驗提出非常高的要求。正因?yàn)槿绱耍直媛省⒘炼取Ρ榷群颓逦葘雌饋淼摹氨普妗斌w驗有著重要意義。對于電視機來說，支持多種ATSCTDV格式、NTSC和PAL解碼、復合及S-Video輸入和二維濾波都是至關重要的。隨著高清晰電視的發展，以配備三維濾波的1080i分辨率支持全高清將是標準的配置。在接收如圖1所示的視頻信號鏈的過程中，重要的是選擇具有混合各種性能的能力的視頻解碼器、模/數轉換器(ADC)和視頻緩沖器，以便于你能夠根據系統的成本目標調節性能。

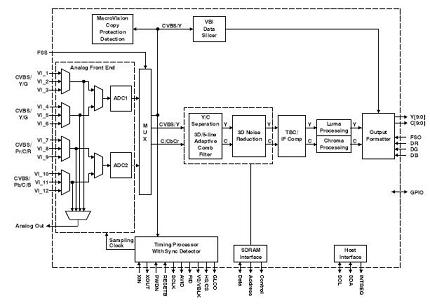

圖2：視頻解碼器的數據流路徑
圖2所示為視頻解碼器的數據流路徑，它負責處理NTSC、PAL、SECAM、S-Video、SCART、YPbPr、RGB、480p和其它輸入格式。在數字電視中，對這種級別的靈活性的支持是必需的，完全是為了讓一個機型經過實際設置可以工作于任何格式。數字電視解碼器的典型性能特征包括：同步、消隱、場、有源視頻窗口、水平和垂直同步、時鐘、同步鎖相(用于下行視頻編碼同步)、主CPU中斷和可編程邏輯I/O信號。這是對數字視頻輸出以及用于先進的垂直消隱期(VBI)數據恢復的補充。作為一種附加功能，一些視頻解碼器支持VBI數據處理器(VDP)在文字電視廣播、傳送字幕(CC)和其它VBI數據上進行數據分片、解析和執行誤碼校驗。內置的FIFO存儲多達11行文字電視廣播數據，而適當?shù)闹鹘涌谕郊叭聊晃淖蛛娨晱V播恢復是當今系統中的幾個常見要求。然而，一些實現方案需要一種解碼器，它能夠?yàn)榛谥鰿PU的VBI處理提供速度為已采樣原始亮度數據兩倍的輸出格式化數據。
對于信號鏈中的ADC來說，個人電腦和HD視頻輸出要求其具有改進的抖動減低性能、在視頻系統中的較高圖像品質并能夠支持日益增長的帶寬需求。在數字電視實現方案中，一個8/10位三ADC通常提供165Msps的采樣率，從而提供豐富的視頻性能，并且也是商用投影儀、電視和機頂盒的理想選擇。
最后，要把視頻信號鏈的輸出分辨率與顯示器的性能及輸入信號的分辨率匹配，從而優化視頻的設計。在低分辨率的CRT電視時代，采用較低性能的前端可能一直都是可以接受的，但是，利用當今的高分辨率顯示器，在模擬前端中的任何噪聲或不規則信號都將清晰地顯示在數字電視的屏幕上。
