<del id="aymay"></del> 摘要
隨著數據業務需求的加速，4G 技術將取代 3G 成為未來幾年的主流無線通信技術，而其中具有中國自主知識產權的 TD-LTE 將成為其中的重要部分，本文將介紹目前常用的發射機架構，以及對TD-LTE 發射機的系統指標進行分析，并且結合 TI 的芯片方案，全面介紹支持 TD-LTE 的系統解決方案。
概述
具有中國自主知識產權的TD-LTE由于其頻譜利用率高(下行：5bit/S/Hz;上行：2.5bit/S/Hz);高速率(下行:100Mbps;上行:50Mbps);低延時(100ms控制面，10ms用戶面)，以及靈活的頻譜使用(可變帶寬，1.4MHz;3MHz;5MHz,10MHz,15MHz,20MHz)正越來越受到各個運營商的青睞，到2011年2月，由中國移動主導聯合7家運營商發起成立TD-LTE全球發展倡議(GTI)，已發展至48家運營商成員，27家廠商合作伙伴;目前已經有38個運營商計劃部署或正在進行試驗。
本文將對TD-LTE的不同架構的發射機系統(包括發射和反饋)的挑戰進行分析，最終根據TD-LTE的空口指標要求進行系統指標分解，提供了TD-LTE發射機設計的思路及依據,同時結合TI的方案分析了發射機鏈路關鍵器件的指標要求。
1、TD-LTE 發射機架構概要
為了更加深入理解基站發射機系統的系統指標，本節將首先介紹目前在基站系統中常用的幾種架構及各自的優缺點，從而根據不同的要求選擇不同的發射機架構。
總的來說，對 TD-LTE 而言，目前最大的挑戰是帶寬, 中國目前有 190MHz(2500-2690)連續帶寬分配給TD-LTE，同時還有很多多頻段的要求(比如 F+A;1880-1920MHz,2010-2015MHz)頻段,等都對發射機，尤其是反饋通道的要求非常高;嚴格的帶外雜散要求，尤其是 F 頻段，對發射機系統而言也是非常大的一個挑戰，另外，高 EVM，低噪底的需求同樣對系統設計是一個挑戰。
1.1 零中頻發射，零中頻反饋

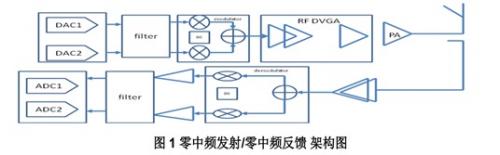

圖 1 為零中頻發射及零中頻反饋的架構圖，其中調制器(modulator)的輸入頻點為零，解調制(demodulator)的輸出頻點為零，就稱為零中頻發射和反饋。
該架構在技術上具有非常大的優勢：
1) 發射和反饋可以采用同一個本振信號，節約簡化了系統設計和成本;
2) 降低了 ADC 及 DAC 的采樣率要求，尤其是對于寬帶的 TD-LTE 系統，由于 ADC 有出口管制，采用該種架構后，相對于實中頻架構，對 ADC 的采樣率要求降低了一半;
3) 由于調制器和解調制的輸入/輸出頻點為零，所以系統沒有和中頻有關的各種雜散信號，大大減少各種濾波器的需求;
4) 對 ADC 和 DAC 而言，其輸入/輸出頻點低，本身的性能也大大提高，從而有利于系統設計;
5) 采用零中頻后，可以保證 DPD 信號帶內平坦度高，從而利于 DPD 的處理。
目前，越來越多的基站發射機系統已經開始采用這種架構了，但是該架構同樣有其弱點：
1) 由于采用零中頻架構，其本振泄露和邊帶信號都在信號帶內，沒有辦法通過濾波器來對本振信號和邊帶進行抑制，完全靠算法來進行校準，所以對算法的要求比較高;
2) DAC 的低次諧波(二次，三次)都會在帶內，同樣沒有辦法通過濾波器來抑制，所以需要DAC 本身有比較好的二次及三次諧波性能，同時也需要算法對低次諧波進行校準，會導致算法復雜化;
3) 由于發射通道和反饋通道都是采用零中頻架構，在做本振泄露和邊帶抑制時，需要區分發射通道的和反饋通道的本振泄露信號，所以在反饋通道中需要增加移相器來區別發射和反饋信號的本振泄露信號。
考慮到目前的算法還不能非常好的校準本振泄露，邊帶信號，各種低次諧波信號，對 MCGSM系統，目前還沒有采用該種架構。
