<del id="aymay"></del> 控制器能設置為兩種傳輸模式:ASCII和RTU，在同樣的波特率下，RTU可比ASCII方式傳送更多的數據，所以采用KTU模式。
(1) 典型的RTU消息幀
典型的RTU消息幀如表1所示。
RTU消息幀的地址域包含8bit。可能的從設備地址是0...127(十進制)。其中地址0是用作廣播地址，以使所有的從設備都能認識。主設備通過將要聯絡的從設備的地址放入消息中的地址域來選通從設備。當從設備發送回應消息時，它把自己的地址放入回應的地址域中，以便主設備知道是哪一個設備作出回應。
RTU消息幀中的功能代碼域包含了8bits，當消息從主設備發往從設備時，功能代碼域?qū)⒏嬷畯脑O(shè)備需要執行哪些行為;當從設備回應時，它使用功能代碼域來指示是正常回應(無誤)還是有某種錯誤發生(稱作異議回應，一般是將功能碼的最高位由0改為1)。
從主設備發給從設備消息的數據域包含附加的信息:從設備必須用于進行執行由功能代碼所定義的行為。這包括了像不連續的寄存器地址，要處理項的數目，域中實際數據字節數。如果沒有錯誤發生，從從設備返回的數據域包含請求的數據。如果有錯誤發生，此域包含一異議代碼，主設備應用程序可以用來判斷采取下一步行動。
當選用RTU模式作字符幀時，錯誤檢測域包含一16Bits值(用兩個8位的字符來實現)。錯誤檢測域的內容是通過對消息內容進行循環冗長檢測(CRC)方法得出的。CRC域附加在消息的最后，添加時先是低字節然后是高字節。
(2) 所有的Modbus功能碼

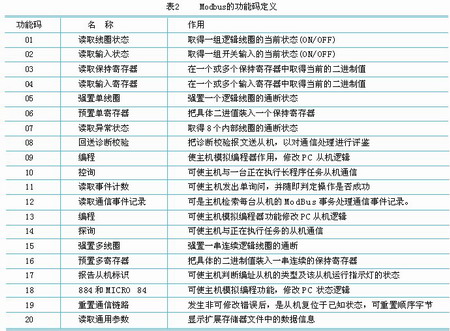

Modbus的功能碼定義如表2所示。
3 常用功能通訊程序的設計[5]
本文介紹了幾個Modbus常用功能程序的設計。筆者采用單片機作為主機，在單片機上編寫程序?qū)崿F(xiàn)單片機與PLC之間的通訊。由單片機向PLC發出命令信息，PLC自動作出回應。PLC通過單片機的串行通訊口通訊，程序用C51實現。程序的子函數及其功能:
(1) 串口初始化
void ProtocolInit(void)
函數功能:串口設置為異步通訊方式1(起始位1位，數據位8位，停止位1位);定時/計數器1設置為波特率發生器，通訊速率 9600bps;開串行中斷，并把串行中斷設置為高優先級。
(2) CRC簡單函數
unsigned char Crc16(unsigned char *puchMsg, unsigned char usDataLen)
函數功能:先調入一值是全“1”的16位寄存器，然后調用一過程將消息中連續的8位字節各當前寄存器中的值進行處理。每個8位字符都單獨和寄存器內容相或 (OR)，結果向最低有效位方向移動，最高有效位以0填充。LSB被提取出來檢測，如果LSB為1，寄存器單獨和預置的值或一下，如果LSB為0，則不進行。整個過程要重復8次。在最后一位(第8位)完成后，下一個8位字節又單獨和寄存器的當前值相或。最終寄存器中的值，是消息中所有的字節都執行之后的 CRC值。
(3) 初始化變量
void Initvar(void)
函數功能:初始化所有過程變量。
(4) 串行中斷服務程序
void ProtocolSerialProcess(void) interrupt 4 using 2
函數功能:發送中斷發送主機形成的命令數組，發送完后置標志位;接收中斷接收PLC返回的響應數組，存入接收數組，并置標志位，且假設響應正確，留待主機處理。
(5) 讀N個位變量(線圈)
void ProtocolRead_bit(unsigned char DeviceAddr/* PLC局號*/, unsigned char RegType/*寄存器類型*/, unsigned int BitAddr/*起始地址*/, unsigned char SubAddr/*子地址*/, unsigned int BitNum/*位數*/)
函數功能:根據函數參數，形成讀N個位變量的命令數組，啟動發送。等待發送完并接收完(如超時未接收完則重新發送)。分析接收數組:正確，保存讀取的數據;錯誤，重新發送。
(6) 寫一個位變量
void ProtocolSetBit(unsigned char DeviceAddr/* PLC局號*/, unsigned char RegType/*寄存器類型*/, unsigned int BitAddr/*地址*/, unsigned char SubAddr/*子地址*/, unsigned int ClrSet/*寫值“1”或“0”*/)
函數功能:根據函數參數，形成置某位變量為“1”或“0”的命令數組，啟動發送。等待發送完并接收完(如超時未接收完則重新發送)。分析接收數組:正確，返回;錯誤，重新發送。
(7) 讀N個字節變量
void ProtocolReadByte(unsigned char DeviceAddr/* PLC局號*/, unsigned char RegType/*寄存器類型*/, unsigned int RegAddr/*起始地址*/, unsigned char SubAddr/*子地址*/, unsigned int RegNum/*個數*/)
函數功能:根據函數參數，形成讀N個字節變量的命令數組，啟動發送。等待發送完并接收完(如超時未接收完則重新發送)。分析接收數組:正確，保存讀取的數據;錯誤，重新發送。
(8) 寫N個字節變量
void ProtocolSetByte(unsigned char DeviceAddr/* PLC局號*/, unsigned char RegType/*寄存器類型*/, unsigned int RegAddr/*起始地址*/, unsigned char SubAddr/*子地址*/, unsigned int RegNum/*個數*/)
函數功能:根據函數參數，形成寫N個字變量的命令數組(要寫的數從某參數數組中讀取)，啟動發送。等待發送完并接收完(如超時未接收完則重新發送)。分析接收數組:正確，返回;錯誤，重新發送。
4 結束語
以上的程序已經通過實驗，并應用于實際的人機系統中。依照類似的方法，可以編寫其他不同功能的程序，實現對PLC的不同控制和操作。利用單片機和PLC進行優勢互補，可以組成網絡化、智能化的工業控制系統。另外整個單片機系統程序用C51語言編程，程序簡潔，便于閱讀與調試。單片機和人機界面結合可以實時的顯示PLC的工作狀況，實時的控制、設置、調整PLC工作情況，提高工業控制的自動化程度和實時性。
