基于SoC FPGA的異步全彩LED顯示解決方案

本文分析了市場上常見的異步全彩LED顯示控制方案，提出了基于京微雅格SoC FPGA的針對門楣廣告應用的優化解決方案。在單主控的情況下實現了高灰度，高刷新的異步全彩LEDLED顯示屏市場概況

全彩LED顯示被普遍應用于戶外及室內的大型廣告、舞臺背景等場合(大多是同步顯示)，隨著價格的下降，全彩LED顯示已經開始被使用于門楣廣告(異步顯示)。當前門楣廣告一般采用單雙色LED顯示，市場需求大。與單雙LED相比，全彩LED能夠展現更豐富的內容，如真彩圖片、動畫、視頻等，全彩LED顯示將是門楣廣告屏的發展趨勢。

市場流行方案的介紹

目前市場上比較流行的方案有以下幾種：

①ARM-Cortex-A8+FPGA解決方案

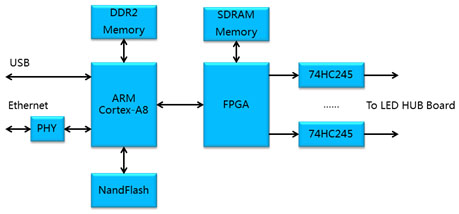

圖1 ARM-Cortex-A8+FPGA方案框圖

該方案的特點：功能齊全，其中ARM Cortex-A8可以實現對主流視頻格式的解碼，但是方案成本偏高，對于門楣廣告這種小屏顯示的使用場景來說有些浪費。

②ARM Cortex-M4解決方案

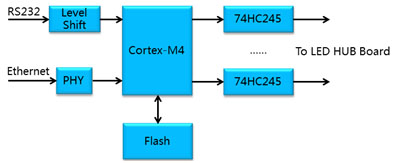

圖2 ARM Cortex-M4方案框圖
