原理結合實際 磁阻傳感器在車輛檢測中的應用

根據行駛車輛對地磁場的擾動效應，磁阻傳感器輸出信號基準值漂移對車輛檢測的影響，AMR磁阻傳感器可以準確檢測出地球磁1/12000的強度和方向的變化。使用AMR磁阻傳感器進行車輛檢測和導航定向的應用，地球磁場的范圍非常適合于中磁場傳感器。利用地磁場可以用來確定羅盤的指向、 車輛檢測、 測量磁場變化的導數來確定偏航的速率。

AMR磁傳感器是其中一種形式，最適于工作在地球磁場范圍。即可以檢測直流靜態磁場，也可以檢測磁場的強度和方向，現有的AMR磁傳感器可以很好地感測地磁場范圍內的磁場-低于1高斯。磁阻傳感器可用來檢測一些鐵磁性物體如飛機、火車、汽車。其它應用包括磁羅盤、旋轉位置傳感、電流傳感、鉆井定向、線位置測量、偏航速率傳感器和虛擬實景中的頭部軌跡跟蹤。

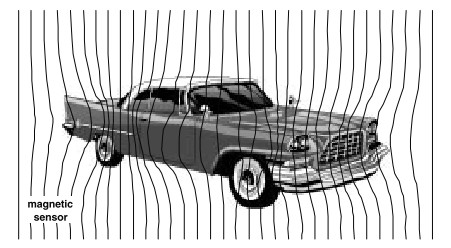

下圖可以看出一個鐵磁性物體，如汽車，是如何擾動地球磁場的，無論它是運動的還是靜止的。AMR磁阻傳感器可檢測由于車輛干擾而引起的地磁場的變化，可以用于很多應用場合。

車輛檢測可以有幾種應用方式：單軸磁傳感器可以用來檢測車輛是否存在，根據車輛鐵磁物質含量的不同， 磁阻傳感器距車輛的檢測距離最遠可達15米。可以用于停車場的車位指示，讓司機選擇將車停在何處。另一種應用是檢測火車的通過，來控制道口的防護欄。在這個應用中，可使用兩個傳感器來判斷火車的存在、行駛的方向和速度，使道口的操作者獲取足夠的信息。檢測車輛的基礎上，利用磁阻傳感器三軸磁場信息提取車輛信號特征，選擇算法復雜性低、分類能力強的BP神經網絡對城市道路車輛進行分類，實際測試結果表明，車輛檢測與分類算法測量精度高、魯棒性強，可靠性及冗余度好。
