“下一代基站”：分布式基站的供電解決方案

隨著通信技術的不斷發展，基站產品越來越豐富，而且各有特色。從整體發展來看，分布式基站無疑代表了“下一代基站”的基本走向。分布式基站具有低成本、環境適應性強、工程建設方便的優勢，尤其是在未來的3G移動網絡中，分布式基站將得到非常廣泛的應用。目前，3種3G制式TD-SCDMA、WCDMA、CDMA2000都有分布式基站產品，而且很多廠商加大對3G分布式基站研發投入的同時，也不斷推出2G分布式基站產品，因此分布式基站的應用會越來越廣泛。

分布式基站的基本結構和傳統一體化基站有很大不同，它將基站的基帶部分BBU和射頻部分RRU分離，本文主要探討其供電解決方案。

一、宏覆蓋場景

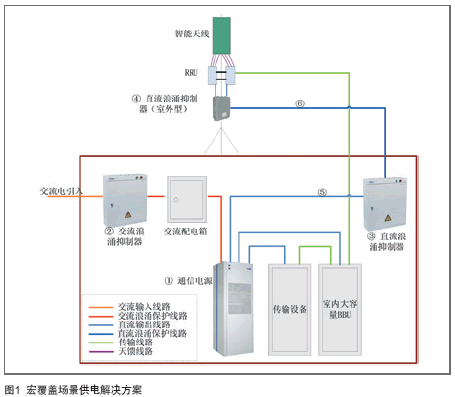

宏覆蓋是無線基站最主要的覆蓋形式，容量大、覆蓋廣。按照設備使用的環境，分布式基站的宏覆蓋可以分為室內和室外兩種。由于宏基站對設備的可靠性要求較高，室外宏站的數量并不多，大部分采用室內宏站，本文以室內宏基站為例說明供電配置。宏基站的供電配置如圖1所示。

從圖1可以看出，宏基站的供電解決方案采用的是一套中等容量的室內型基站電源，這套電源設備既給機房內的傳輸設備和基帶池BBU供電，同時還通過直流拉遠的方式給樓頂或者鐵塔上的射頻拉遠RRU供電。這種集中式的供電方式便于設備的集中維護，但是受到直流拉遠距離的限制。采用這種供電方式，防雷問題需要重點解決，在直流拉遠線路的兩端都增加了直流防雷箱。

二、室外微覆蓋場景

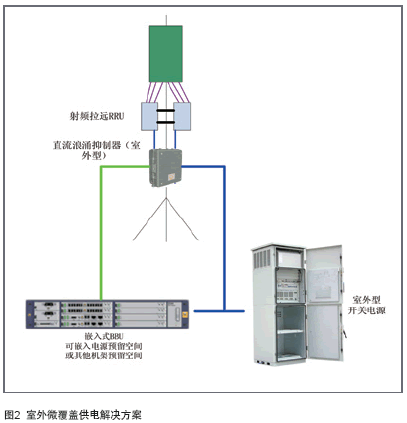

室外微覆蓋是室外宏覆蓋的有力補充，隨著移動網絡的不斷擴大，在城鄉結合處、廣大農村等區域，由于人少，業務量少，很多都采用微基站的方式進行覆蓋。同時，隨著網絡覆蓋的不斷深化，在人口密集的商業中心，為了深入覆蓋和擴大容量，在機房選擇困難的地區也采取室外微覆蓋的方式。 微基站覆蓋為了減少投資，大多采用室外設備建站，室外微覆蓋的電源解決方案如圖2所示。

從圖2可以看出，室外微覆蓋采用的是室外中小容量的電源供電，可以將嵌入式BBU嵌入到室外電源的預留空間中，同時也可以將傳輸設備嵌入到室外電源的預留空間，因此一個室外電源柜加上室外射頻拉遠設備就可以組成室外微站，無需機房。室外電源既給嵌入式BBU設備供電，又給室外射頻拉遠RRU供電。在RRU和BBU距離很遠時，不太適合直流拉遠，可以就近在RRU的位置增加小容量的室外電源給RRU供電。
