濕度測量裝置：基于監視解決方案LTC2991的干濕計

在用于系統監視器應用時，LTC2991用來測量大型電路板上的電源電壓、電流和溫度。當用價值一美分的MMBT3904晶體管作為溫度傳感器時，該器件還能提供±1℃的準確度，從而使其非常適用于很多儀表應用。溫度是測量最多的物理參數，而且傳感器選擇隨著準確度要求、耐用性、成本以及與所測量介質兼容性的不同而不同。價格便宜的NPN晶體管非常適用于要求一次性傳感器或那些需要大量傳感器的應用。

干濕計：它并不像名字那么高深嚇人

干濕計是一類濕度表，是一種測量相對濕度的裝置。干濕計采用兩個溫度計，一個干 (干球)，而另一個則用浸透蒸餾水的布覆蓋溫度計 (濕球)。可用風扇或者靠擺動干濕計 (如同“懸掛式濕度計”一樣) 使空氣經過兩個溫度計。然后，根據干球和濕球溫度，用配有濕度計算圖的查找表計算濕度。或者，有一些方程可用來計算濕度。以下方程就是用來測試該電路。

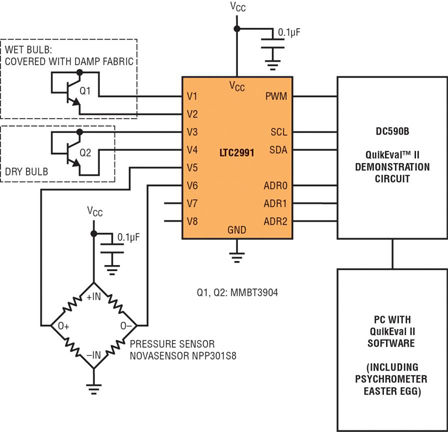

圖1顯示了基于LTC2991的干濕計。兩個晶體管連接到適當的LTC2991輸入時，提供濕球和干球溫度讀數。

圖1：采用LTC2991構成的簡單干濕計

上述方程包括大氣壓力這個變量，這里該變量的值通過Novasensor NPP301-100氣壓傳感器確定，通過為差分輸入而配置的信道X測量該傳感器。在100kPa氣壓時(海平面壓力大約為 101.325kPa)，滿標度輸出為每伏激勵電壓20mV。

LTC2991還可測量自己的電源電壓 (在這個電路中，該電壓就是用來激勵壓力傳感器的電源軌)。因此，很容易從壓力傳感器計算成比例的結果，從而消除了激勵電壓造成的誤差。
