<del id="aymay"></del> 從全球范圍來看，市場對醫療電子產品的需求越來越大，尤其是對計算機斷層掃描儀、磁共振儀、高檔超聲波診斷儀器等高端產品需求的快速增長，帶動了全球醫療電子市場規模的擴大。與此同時，市場需求的增長大大刺激了各國在醫療電子領域的投入力度，醫療電子設備制造商不斷提高技術水平，擴大創新應用，促進了全球醫療電子產業的平穩發展。滅菌器是保護人類生命健康的重要器材，發達國家無論是家用滅菌器還是商用滅菌器都很普及。
而滅菌器滅菌是否合格大部分取決于控制系統是否可靠，針對某醫療設備廠滅菌器控制系統不穩定、人機界面不友好等實際問題，作者采用80C196KB單片機為該廠設計滅菌控制系統，消除原有系統的缺陷并相應增加一些功能，相比51系列單片機，96系列片上資源更豐富，設計系統相對容易。
1 滅菌器控制分析

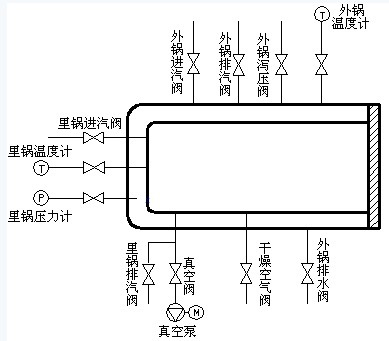

該滅菌器主要進行包裹類、器械類、乳膠類、液體類及其它類五項進行滅菌，其工藝大體相同，不同之處可由程序控制。通過其工作原理(圖1)可知，根據里外鍋的溫度和壓力是否達到規定值而進行各種動作控制。
模擬輸入量共4個：外鍋溫度TW，外鍋壓力PW，里鍋溫度TL，里鍋壓力PL;控制輸出量共16個：外鍋進汽閥開關IW ，外鍋排汽閥開關OW，里鍋進汽閥開關IL，里鍋排汽閥開關OL，真空閥開關ZK，干燥空氣閥開關GZ，油泵繼電器通斷YB，真空泵繼電器通斷ZB，電磁液壓閥(高壓閥GF、齒條閥CF、門閂閥MF)，信號指示(電源指示PowerL、總電源指示PowerZ、故障指示ERR、蜂鳴報警ALarm)。

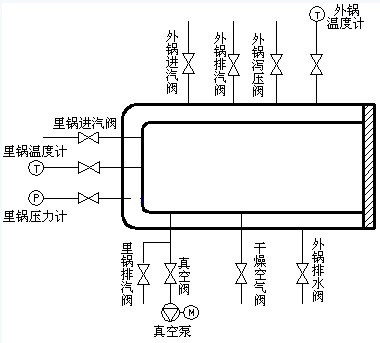

由上圖可見滅菌器的主體為一帶有夾套及密封門的高壓容器， 配有真空泵、真空閥、蒸汽閥等控制器件及溫度、壓力傳感器， 工作過程如圖2所示。
