對高阻抗緩沖放大器的輸入實現ESD保護

二極管和保護裝置抑制瞬時高壓靜電放電。

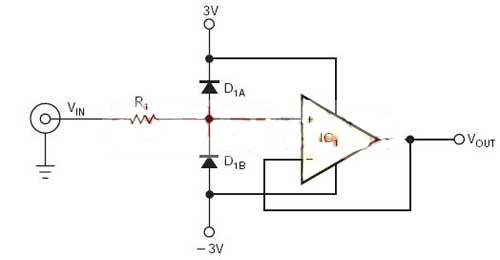

在某些測量應用中，如pH值(酸度)和生物電勢需要高阻抗緩沖放大器。雖然有幾個半導體制造商提供具有低偏置和輸入偏置電流特點的放大器芯片，配上傳感器電纜可能會因為ESD(靜電放電)對放大電路造成損害。圖1顯示一種不令人滿意的方法實現ESD保護。電阻R1抑制ESD的放電電流，而二極管D1A 和D1B鉗住放大器IC1的輸入到供電電源軌。不幸的是，當并聯pH值傳感器的為400MΩ輸入阻抗時，即使采用低漏電流二極管，如Fairchild公司的MMBD-1503A，仍引入很大的偏置電壓。

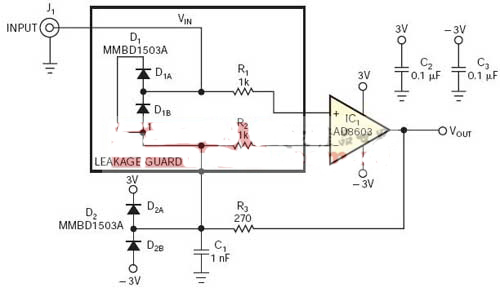

圖2中的電路提供另一個方法。Analog Devices公司的低輸入偏置，低偏置電流的AD8603放大器IC1，作為單位增益輸入緩沖器。對于任何正常輸入，電路的輸出電壓VOUT 等于其輸入電壓VIN。因此，電壓經過ESD保護二極管D1A 和D1B接近0V，二極管漏電流均不影響傳感器輸出信號。依靠ESD適用電路輸入連接器的極性，其高電壓放電通過二極管D1A 或D1B進入供電正向或負向電源。電容C1充當中間“電荷存儲器”，放慢ESD的上升速率，保護IC1的輸出過程，從鎖存到二極管D1A 或D1B開始分離ESD瞬流到正向或負向電源。實際上，C1補償D1的寄生電容。電阻R3允許IC1來驅動電容負載，使C1不會進入振蕩狀態。

在ESD事件中，D1和D2可以進行傳導，但通過兩個前置偏移二極管壓降，VIN端的電壓超出供電電源電壓。電阻R1和R2限制放大器輸入電流在制造商建議的最大5mA之下。

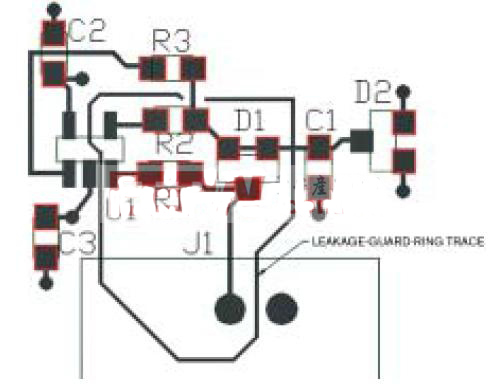

封裝電路時，需要特別注意電路板的布局。電路板介電性能的缺陷會給寄生漏電流提供路徑。在電路板的兩面敷銅形成保護環，可以在電路高阻抗節點周圍轉移漏電流(圖3)。
