危險的性質
所有安裝在戶外的設備(以及部分安裝在室內的設備)都面臨雷擊的危險，從而可能導致所有連接線路(包括電源線和數據線)出現浪涌。關于此類浪涌的現行規范包括GR-1089、IEC 61000-4-5、IEEEC62.41以及ITUK.44/20/21/56。
安裝在室內的設備則可能受到人類或其他帶電物體靜電放電(ESD)的影響，這種ESD可進入數據線。IEC 61000-4-2提供了應用級ESD測試方法的相關建議。
微微蜂窩與相關基站控制器的回程連接通常經由以太網連接實現，如1000BaseT或10 GbE等。與此同時，微微蜂窩還可以直接與互聯網連接，而無需借助基站控制器甚至是移動交換中心。而毫微微蜂窩亦可采用現有的互聯網連接，如DSL或CATV調制解調器。
防護方法
交流電源線的雷擊浪涌保護相當簡單——利用高能量MOV(金屬氧化物壓敏電阻)或AK系列器件控制過電壓即可，但必須與短路和過載保護的熔斷器裝置相結合。需謹記的一點是，MOV的壽命取決于其能夠吸收的總能量，也就是說，應根據瞬態調整MOV的額定瞬態能量。MOV正確合理的選擇，能最大限度地減少因浪涌保護器損壞而導致的設備故障。
對于直流電源線而言，TVS(瞬態電壓抑制)二極管可提供低鉗位電壓值，最大限度減少對設備的電氣應力。不同于其他傳統的無源器件，TVS即便面臨多個浪涌事件也不會出現磨損。
過電流保護可通過熔斷器裝置或可復位PTC實現。數據線可能面臨雷擊浪涌、與交流電源線的交互耦合，以及ESD的威脅。
這些線路承載的頻率較電源輸入更高，能夠在一定的電壓范圍內工作，因此相應的防護需求也較電源輸入應用更加復雜。
就HDSL線路而言，典型的防護方案包括一臺采用GDT(氣體放電管)處理最嚴重浪涌電流的主保護器，外加一對SIDACtor.(瞬態浪涌保護晶閘管)，以進一步降低進入電路的浪涌能量。與此同時，一對熔斷器的使用，可幫助客戶達到電信標準中規定的電源故障要求。此外，在耦合變壓器的第三位(即驅動器側)放置SIDACtor或TVS SPA(矽保護陣列)也是常用方式之一。

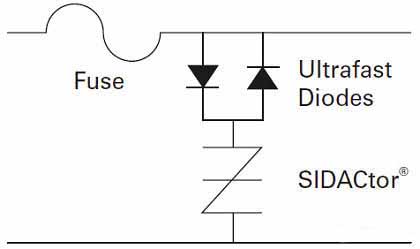

如果使用ADSL線路，可采用單個GDT或SIDACtor提供保護，在需要電源故障保護的情況下，還應配備一個熔斷器。在此類應用中，最好采用微電容SIDACtor以減少信號失真。如果電容值太高，可安裝反并聯連接的一對離散超快開關二極管(圖1)，將總電容降低至15pF，也可以采用內置上述二極管的SDP或SEP SIDACTOR系列。

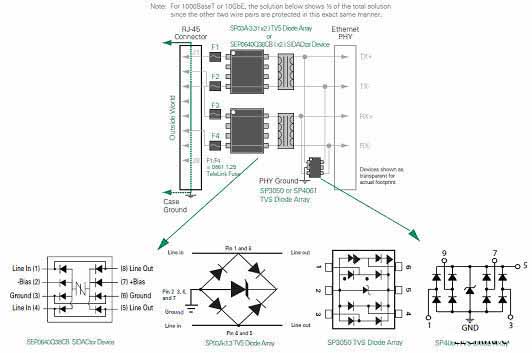

類似的方法還可用于保護毫微微蜂窩、微微蜂窩以及回程設備中的以太網線路。對于安裝在室內(但暴露在雷電和ESD環境下，如GR-1089)的線路，可通過在線路側安裝額定浪涌的TVS二極管陣列(必要情況下再加上熔斷器)以及在第三位(耦合變壓器的線路驅動器側)安裝超低電容二極管陣列來實現保護，如圖2所示。
如果以太網線路安裝在戶外，就必須對其采取雷擊瞬變保護措施。這種情況下的防護類似于室內應用，需采用專門設計的SDP和SEP系列等SIDACtor取代TVS二極管陣列。此外，還應在電路的驅動器側安裝TVS二極管陣列，以進一步降低系統經受的瞬態能量。
回程設備有多個需保護的脆弱點。除數據線和電源輸入線(交流或直流)外，還應將天線納入考慮。在這種情況下，當被施加IEEE C62.45中規定的8/20μs組合波形時，防護的實現既可以采用AK10或AK15器件，也可以采用抗浪涌能力為10kA或以上的GDT。
