<del id="aymay"></del> 車載液晶電視/顯示器市場發展很快，用戶希望廠商提供低成本功能齊全的產品。工程師們則需要設計簡單方便、應用靈活的整體解決方案。本文介紹了車載液晶電視/顯示器專用MCU SP633以及配套的單芯片電視解碼器M61260FP/M61266FP的特點以及應用實例、設計方法和注意事項。
中國的汽車工業正處在飛速發展時期，尤其是家用汽車的發展更加迅猛，車載彩色液晶顯示器/電視市場需求也逐步增長。而目前市場上一直沒有專用的車載彩色液晶顯示器/電視產品控制芯片，除個別有實力開發MCU的公司外，絕大多數設備廠商采用彩電用的MCU作為彩色液晶顯示器/電視產品的控制芯片。其不足之處在于：1、此類MCU是為CRT電視機設計，許多車載和液晶電視的特別要求無法實現;2、此類芯片大都為DIP封裝，體積大，而車載顯示器/電視一般為4-7英寸，因此驅動芯片體積越小越好。
SP633共有16:9/4:3控制、圖像上下/左右控制三個I/O控制口，如果液晶屏無相應控制腳或產品設計不需要這些功能時，可用做其它功能的控制用途，例如：做車載吸頂式顯示器時，可選用任何一個I/O腳做車頂燈的遙控開關控制。
有關M61260/M61266與各種液晶屏的接口設計，需注意M61260/M61266解碼輸出是R、G、B三基色信號和行、場同步信號。后面需加伽碼矯正電路，可選的相關芯片如M52338、IR3Y26，最后還需加上時序控制(俗稱T-CON)芯片，模擬屏不同，T-CON IC也不同。

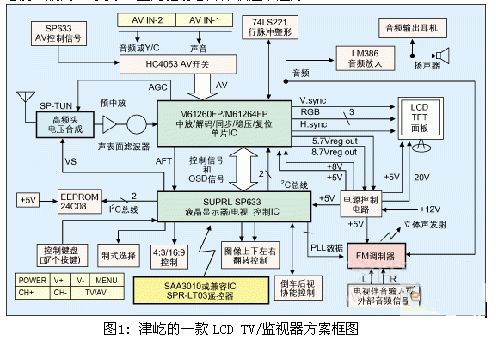

如圖1所示，通過I2C總線連接，SP633設計成專門與M61260FP/M61266FP配合使用，可基本實現一個現成的液晶電視方案，甚至無需再作調試工作。M61260FP和M61266FP管腳完全兼容，一般使用M61266FP(PAL/NTSC)即可，如有SECAM制式要求，只需將M61266FP更改成M61260FP即可，電路板不需更改。電視解碼器可實現兩路AV輸入——M61260FP：AV1、AV2(與S端子復用)，M61264FP：AV1(與S端子復用)、YUV輸入。
該方案具備了普通的監視器功能，并實現了一般的電視功能，如256(0-255)個頻道存儲，一路PWM音量輸出控制;圖像參數調整：對比度、亮度、色度、清晰度及色調(NTSC);聲音參數調整(音量);目重排功能;圖像制式選擇——M61260：自動、PAL、NTSC、NTSC443、SECAM，M61264：自動、PAL、NTSC、NTSC443;自動/手動搜臺功能;AFC自動調整功能;靜音功能;節目交換功能等等。
