可穿戴式設備興起，掀起智能技術新浪潮[下]

(接上)

柔性電路助力可穿戴設備

除了傳感技術，柔性電路之于可穿戴設備也有重要作用。IBM推出了一種在柔性塑料基板上制造硅基電路的最新低成本技術。雖然IBM承認這種工藝目前還存在一些小的晶體管性能下降的問題，但研究報告認為，IBM完全可以在室溫下利用傳統工藝制造出價格合理的柔性電路。

這種方法與柔性電路的其它一維和二維材料相比，“那些其它材料在低阻觸點、可靠的柵極電介質方面仍存在許多問題。”IBM公司T.J. Watson研究中心研究助理員Davood Shhrjerdi表示。其它方法也可能采用非傳統工藝或材料，或者在制造過程中要求高溫步驟。

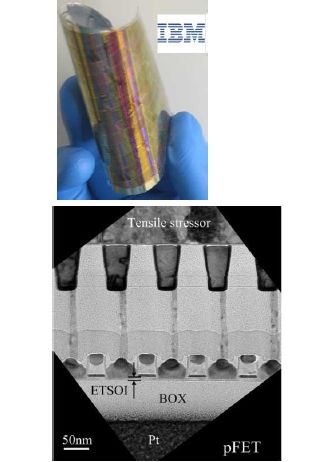

圖3： IBM的設計方法示意圖。

IBM的方法是受控剝落或片狀剝落，在今年早些時候這種方法被描述為硅、鍺和111V層的“無切口”去除。因此IBM正在使用這種技術實現低功耗的光電產品。

這種方法極其簡單—只要器件基本斷裂并且硅基板被剝離之后，器件就可以傳送給柔性塑料基帶。器件的柵極長度不到30nm，柵極間距為100nm。

據IBM透露，公司生產的功能性SRAM單元的VDD低至0.6V，而且其環形振蕩器在0.9V時的一級延時僅為16ps，據稱這是已知柔性電路里所報道的最佳值。

具體工藝是這樣的：IBM先做出一個基板來，這種基板是特別薄的SOI-ETSOI。然后在這種基板上面沉積一層鎳應力層，厚度大約為5至6um。(ETSOI器件是使用22nm CMOS工藝在300mm晶圓上制造出來的)

IBM接著再在應力層上使用一層柔性聚酰亞胺帶層。隨后研究人員于室溫環境下在一邊產生一個“應力中斷”，并以“機械可受控的”方式將前破裂面沿表面?zhèn)鞑ィ琒hahrjerdi表示。

IBM表示使用ETSOI有兩個理由。首先，它的特性中包含一個超薄體(60埃)，允許30nm以下的溝道調整，“因此能獲得很高的組裝密度”，Shahrjerdi指出。第二個特性是非滲雜溝道，可以減小可變性。這種特性允許在芯片上實現靈活的電壓調整，他補充道。
