Magnomatics研發磁鐵減速器減小混動系統體積

英國Magnomatics公司在環保車展“LCV2013”上展出了使用永久磁鐵的、可實現行星齒輪機構那樣的減速器的機構“Magnomatics”。

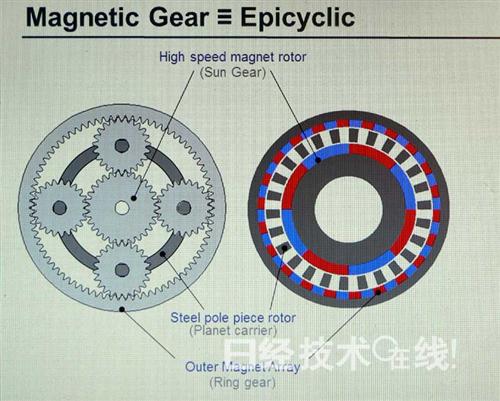

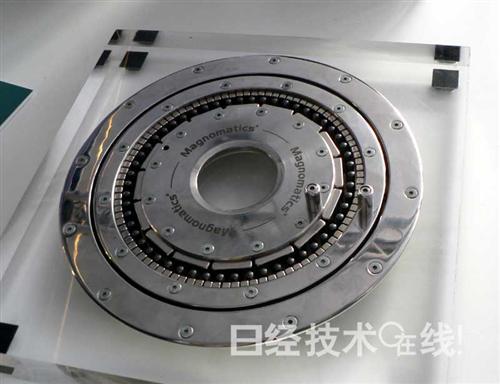

Magnomatics機構由兩個配置了多塊永久磁鐵的圓環，以及在兩個圓環之間以固定間隔呈圓周狀排列的鋼制圓柱制成。在外側圓環上配置的磁鐵的磁場經由鋼制圓柱朝向內環的磁鐵。因此，當旋轉外側圓環時，在鋼制圓柱固定的狀態下，內側圓環就會反向旋轉。作為減速器使用時，通常固定外側圓環，使內側的圓柱像行星齒輪構機的行星齒輪架一樣運動，而將內側圓環用作太陽齒輪。

這種機構的減速比由外側圓環和內側圓環磁鐵極數和圓柱的數量決定。行星齒輪機構的減速比通常為1:8，而該機構的減速比達到1:20左右。另外，與行星齒輪機構相比，這種機構還具有無需擔心潤滑及磨損問題、效率高的特點。效率因轉速而異，轉速越高效率就越高，最高效率達到99.5%，通常為95%以上。

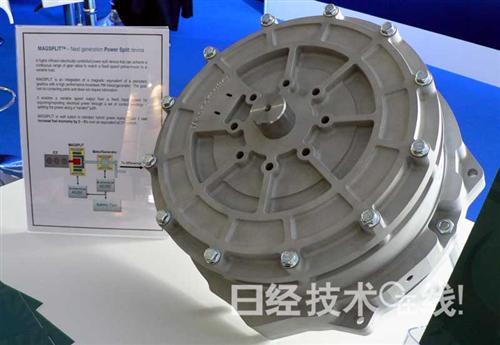

另外，還可在這種減速器上組合使用馬達定子，使混合動力車的動力分割機構與發電機一體化。由于外側圓環為永久磁鐵，因此將其作為轉子來操作，在其外側設置定子。混合動力車的動力分割機構通常將機械性的行星齒輪機構與具有轉子、定子的發電機組合使用，而此次將外側圓環兼作轉子。這樣可將混合動力系統做得更小。

據說日本廠商也在積極開發此類技術。
