Aptina：AP0100CS圖像信號處理器概述

Aptina公司的AP0100CS圖像信號處理器(ISP)協同芯片用來與CMOS圖像傳感器一起設計使用，其目標市場是高性能模擬閉路電視(CCTV)市場。隨著TV線分辨率(lines resolution)朝向高于650TVL/PH發展，并且寬動態范圍(WDR)性能高達120dB，高性能CCTV市場領域的發展趨勢是更高分辨率和更寬動態范圍。Aptina的AP0100CS可與其市場領先的低光照CMOS傳感器產品結合，創建具有高分辨率和標準動態范圍(SDR)或?qū)拕?dòng)態范圍(WDR)的CCTV相機解決方案。AP0100CS集成了Aptina的先進圖像處理管道(pipeline)，具有令人驚嘆的視頻和低光照性能。借助用于寬動態范圍圖像再現(rendering)的高級局部色調映射(Advanced Local Tone Mapping, ALTM)功能，即使在非常困難的高對比度照明條件下也能夠生成高質量的視頻。

AP0100CS集成了具有高級轉換器功能的NTSC/PAL編碼器，可以提供模擬CCTV市場所需的高TV線分辨率。這款產品為中國市場設計人員提供了過去無法獲取全新相機設計方案;也就是說，能夠利用高端IP相機傳感器的高分辨率、內在的卓越低光照性能及WDR能力，移植應用于模擬CCTV監控領域。這種強大的設計靈活性將會帶來令人激動的新型監控?cái)z像機。

AP0100CS的主要特性包括：

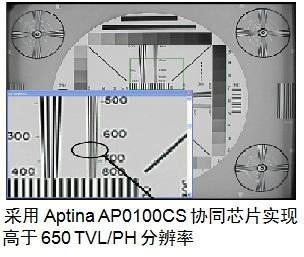

高于650TV線分辨率NTSC/PAL輸出

利用ALTM功能，支持高達120dB WDR傳感器，來提高視頻質量

具有高級圖像信號處理功能，以及最先進的缺陷修正和噪聲過濾，以期實現最佳的色彩保真度

內置屏幕視控系統(OSD)支持

自動幀率調節，在低于1 lux照明條件下提供最好的低光照性能

支持多款A(yù)ptina圖像傳感器：帶WDR的1/3英寸MT9M034、不帶WDR的1/3英寸AR0130CS和帶WDR的英寸 AR0140CS。
