汽車信息娛樂系統需要多輸出電源IC[下]

(接上)
抑制輻射和傳導噪聲

LTC3375的PWM開關頻率用400k RT電阻器在保證的1.8MHz至2.2MHz范圍內準確微調至2MHz。RT電阻器可用來在1MHz至3MHz范圍內設定任何工作頻率。這些穩壓器還可設定為強制連續PWM工作模式，甚至在輕負載時，防止以突發模式工作。這不僅保持了頻率固定，而且降低了DC/DC輸出電容器上的電壓紋波。此外，LTC3375還可以通過SYNC引腳，與一個1MHz至3MHz的外部時鐘同步，以進一步降低系統噪聲。

LTC3375有一個特殊的功能，允許用戶降低切換邊沿速率，該功能專門用來降低輻射噪聲。通過選擇布局/組件以防止產生射頻能量，就可從源頭抑制噪聲。有必要使用屏蔽電感器，且有必要將這些電感器放置在盡可能靠近LTC3375的地方。這是因為AC電流通過電感器和輸出電容器流到地，再從地返回LTC3375。從這里也可以清楚地了解，為什么要用寬走線(大面積更可取)連接輸出電容器的地與LTC3375的地以及相關的VIN輸入去藕電容器的地。

LTC3375還提供一些附加方法以進行源頭抑制。降壓型轉換器的開關轉換率可以通過I2C調節。因為降壓型轉換器是同步的，所以下降和上升時間可以同時延長。圖2和圖3分別顯示了以全速和低速上升和下降的開關曲線。

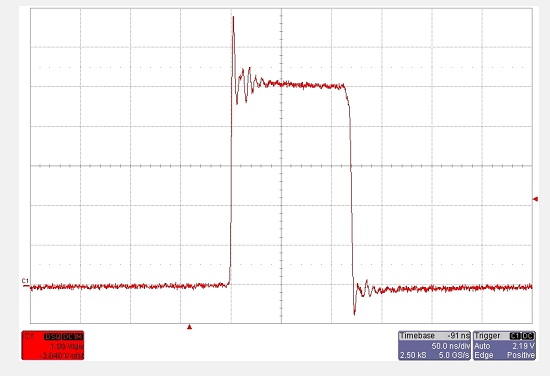

圖2：降壓型轉換器在2MHz全速上升和下降的開關曲線
