MP03/04型數字溫度傳感器的應用

1 遠程測溫電路

遠程測量溫度時，傳輸線上存在著較高的共模電壓，須用光耦合器(以下簡稱光耦)對輸出端進 行隔離。三種光耦隔離電路分別如圖1(a)、(b)、(c)所示。

(a)圖為普通光耦隔離電路。TMP03能夠承受5 mA以下的灌電流，可直接與光耦中LED發光二極管的陰極連通。此時上拉電阻 R1還起到限流作用，防止LED過流損壞。取 R1=620歐姆，當DOUT端呈低電平時，灌電流小于1 mA，LED上的正向壓降僅為1 V左右。需要注意的是，光耦合器的開啟和關閉時間必須完全相同，否則會導致被傳輸?shù)臄?shù)據 發生錯誤。某些達林頓型光耦合器(例如4N32)的開啟時間遠大于關閉時間，不能在此使用。

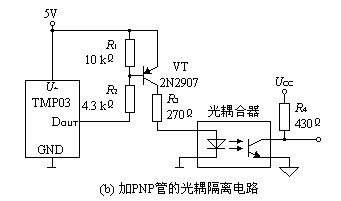

(b)圖中增加了1只2N2907型PNP管，目的是給LED提供較大的工作電流。

(c)圖中采用施密特整形輸出的光耦合器，能降低傳輸噪聲。

進行遠程測溫時，TMP03/04遠優于模擬輸出式溫度傳感器。這是因為它輸出的是數字信號，比模 擬信號的抗干擾能力強。遠程傳輸信號時不得影響t 1/t2的比率，必要時還可加1片ADM485型RS-485 差分線驅動器，電路如 圖 2 所示。該電路能準確傳輸1200 m遠的溫度信號。ADM485中的發射器和接收器所造成的滯后時間誤差僅為5 ns，不會影響t1、t2 值。在RS-485總線上可以接32片ADM485。
