<del id="aymay"></del> 恒憶閃存基于浮柵技術。閃存晶體管的絕緣柵極(浮柵)捕獲(或排除)電子，因此，晶體管的閾值電壓被修改(偏離原始電壓值)。在附加的編程和閾壓感應電路的輔助下，這種效應可用保存和檢索數據。
在寫操作期間，閃存內置的電荷泵生成一個高電壓值(Vpp)，然后被施加到晶體管的控制柵極上。這個過程使電子通過隧道效應進入所謂的半導體結構的浮柵上，電子被俘獲在浮柵上的電子陷阱內。最終的狀況是一個被寫入數據的存儲單元，即一個存儲二進制數字 “±0”的存儲單元。在詳細規定的電條件下，應用一個“擦除過程”可以從浮柵上排除電子;然后，存儲單元的邏輯值就會切換到二進制數字 “±1”。

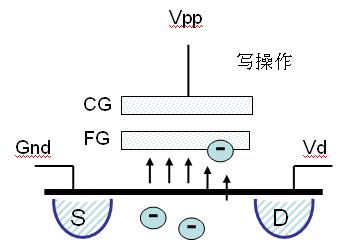

圖. 1 對一個閃存晶體管進行寫操作
上面簡要論述的物理現象就是 “由福勒諾爾德海姆 (FN) 電子隧道效應”。
浮柵內的電子會提高晶體管的閾值電壓;在單級閃存單元內，這相當于一個存儲二進制數字“0”的存儲單元。
圖2 在完成寫操作后閾值電壓被偏移
值得一提的是，雖然前文論述的現象適用于單級閃存單元，但是同一現象也適用于多級單元設計。測試和實驗證明，這個現象對于單級和多級架構都是有效的。
眾所周知，高電磁能源可引起浮柵內的被俘電子損失(這相當于損失浮柵內貯存的全部電荷)。結果可能是導致存儲單元內存儲的邏輯信息丟失。
X射線是一種可能會損害閃存存儲的信息的外部高能源。很多質保應用都會用到X射線，例如，在最終測試階段發現故障后，修理應用電路板時需要使用X射線。X射線可對PCB電路板進行3D斷層照相，也能分析電子元器件內部結構。海關用X射線攝影技術檢查通關商品。
圖 : 恒憶BGA封裝的3D斷層照相細節
由于閃存在生命周期內因?yàn)槎喾N原因可能會被X射線照射，因此，必須確認兩個重要問題：X射線對閃存內容的可靠性有無影響;存儲陣列在被X射線照射后是否需要擦除操作并重新寫入代碼。
乍一看，在經X射線檢查后，重新對整個存儲陣列進行寫操作可能是一個簡單、可靠且有成本效益的解決方案。但是，事實并不是這樣，因?yàn)樵诤芏嗲闆r下，重新給閃存編程需要昂貴的測試設備，向每一個需要重新編程的閃存發送串行數據流。這個寫操作可能需要幾分鐘甚至更長時間，從而會重重影響整體制造流程進度。
因此，為避免(如可能)重新寫入存儲器內容，了解X射線對恒憶存儲器存儲的數據可靠性的真實影響具有重要意義。
在一個主要的汽車電子系統供應商(恒憶的合作伙伴)支持下，恒憶圍繞X射線對存儲器數據可靠性的影響問題進行了一次深入的測試分析，詳見下文。在這家合作公司中，我們用現有的質量檢測設備對待測器件進行了X射線照射。
