汽車電子控制器的模態仿真技術研究(上)

1 前言

隨著汽車電子產品在整車中的廣泛應用，汽車電子產品的可靠性也備受關注。振動問題是影響汽車電子產品可靠性的一個重要因素，如果在研發設計階段就能準確的預估汽車電子產品的振動特性，則對汽車電子產品的可靠性設計具有重大的意義。利用有限元技術能夠在研發設計階段預估汽車電子產品的振動特性，但是對于具有復雜結構的電子產品來說，由于模型的復雜度，材料參數的不確定性、邊界設定的非線性、計算機配置要求等因素的影響，使仿真結果的可信度不高。因此提高仿真分析的可信度是當今仿真工作者的首要任務。本文對某具有復雜結構的汽車電子控制器進行了模態仿真分析和模態試驗，并對仿真分析中的幾何模型修正，單元類型選擇，邊界條件設定等方法進行了研究。

2 汽車電子控制器結構介紹

汽車電子控制器由PCBA(集成電路板)和上、下殼體組成，如圖1所示(為展示控制器內部結構，剖掉部分殼體)。裝配該控制器時，先把PCBA沿殼體上的卡槽插入下殼體中，再把上殼體扣合到下殼體上，完成裝配。該控制器在車上的安裝方式是：用螺栓穿過殼體上的安裝耳再固定到支架上。

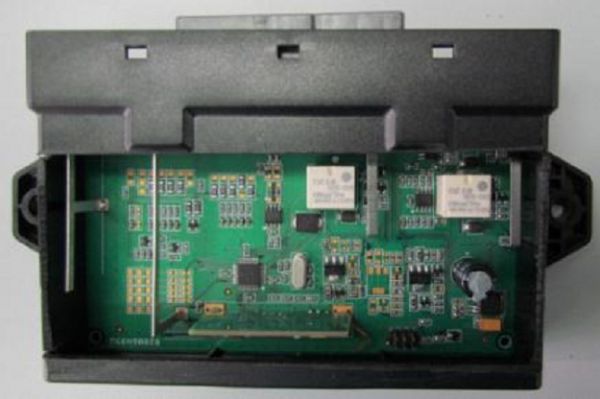

圖1 控制器的實物圖

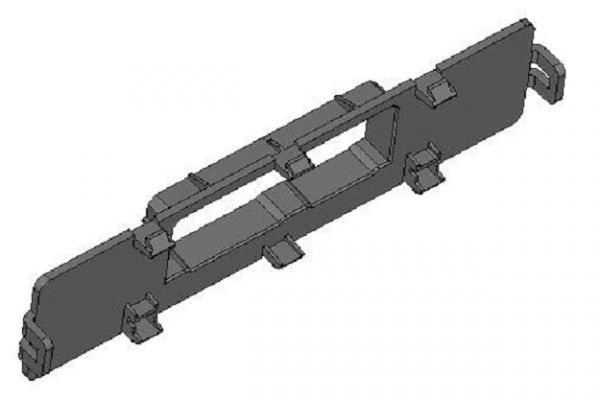

圖2 上殼體的修正模型

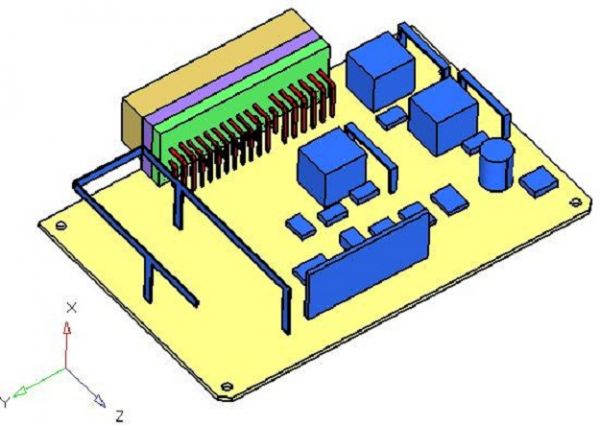

圖3 PCBA的修正模型

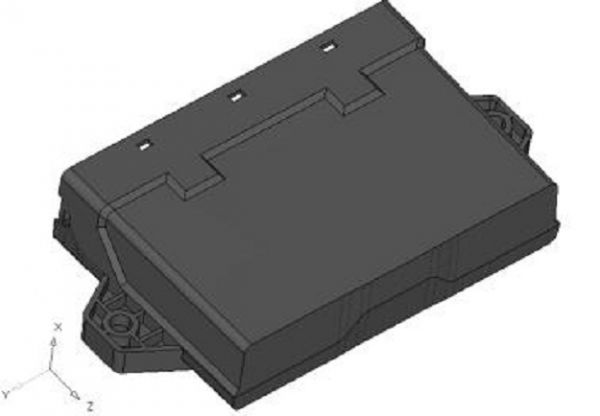

圖4 下殼體的修正模型
