Diodes解碼器兼容QC2.0協議實現手機快充

Diodes推出解碼器集成電路AP4370，應用于配備了Quick Charge（簡稱QC）技術的高通（Qualcomm）系統單芯片的手機、平板電腦及同類型消費性產品實現快速充電。

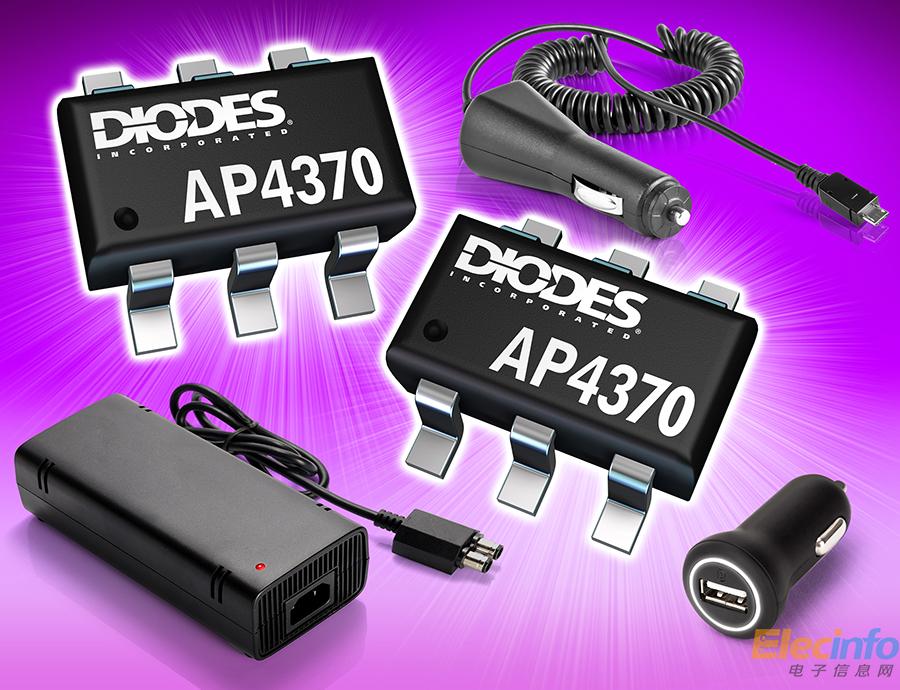

解碼器集成電路AP4370

AP4370通過與高通的高壓專用充電端口QC2.0協議相互兼容，提供高度集成及低成本的解決方案，幫助設計人員設計出支持QC充電功能的充電器和適配器。新解碼器借由為便攜式設備所產生的不同D+/D-信號組合解碼提供能夠改變控制器電壓參考或電壓反饋式分壓電阻的V1/V2輸出，從而實現所需的恒壓或恒流控制。

AP4370具有過壓放電功能，當QC2.0連線設備要求較低的輸出電壓時，器件會在電壓轉換過程中加快輸出電壓降以保護設備。若連線設備并不兼容QC2.0，該解碼器就會自動提供5V輸出配置。AP4370提供從5V到12V的供電電壓范圍，以及在5V輸出電壓下僅90μA的超低靜態電流。這個集成電路只需要少量外部部件，還提供SOT26和TSOT26兩款小型封裝選擇，有效節省電路板空間及物料成本。

新產品以一千個為出貨批量。
