東芝推出小型SOD-962封裝肖特基二極管

東芝已推出了肖特基二極管“DSF01S30SL、DSR01S30SL”，它們可應用于智能手機和可穿戴式器件等移動設備的電源電路中。

SOD-962（SL2）封裝屬于小型封裝，其體積僅為工業(yè)標準SOD-882封裝的三分之一，所以適用于高密度安裝。

東芝肖特基二極管

特性/輪廓圖

特性

低正向電壓：VF=0.41V（典型值）@IF=100mA（DSF01S30SL）

低反向電壓：IR<350nA（典型值）@VR=30V（DSR01S30SL）

超低電容快速開關：
Ct=9.3pF（典型值）（DSF01S30SL）
Ct=8.2pF（典型值）（DSR01S30SL）

使用SOD-962封裝的最佳高密度安裝（SL2，0.63×0.32mm）

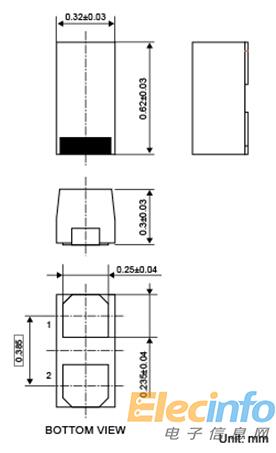

輪廓圖

輪廓圖

應用/電路實例

應用

移動計算設備（智能手機、可穿戴式設備等）

電路實例

電路實例

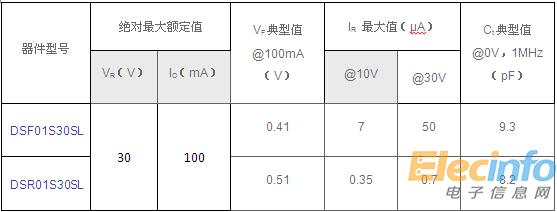

主要規(guī)格

主要規(guī)格

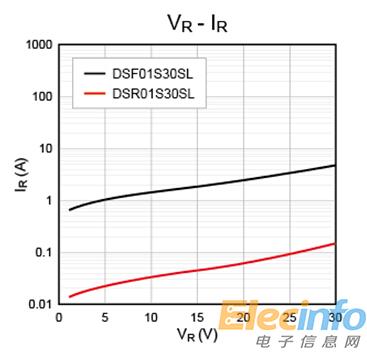

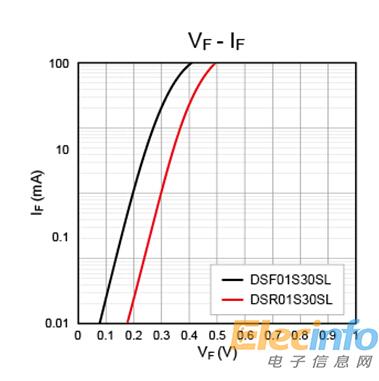

特性曲線

特性曲線（a）

特性曲線（b）
