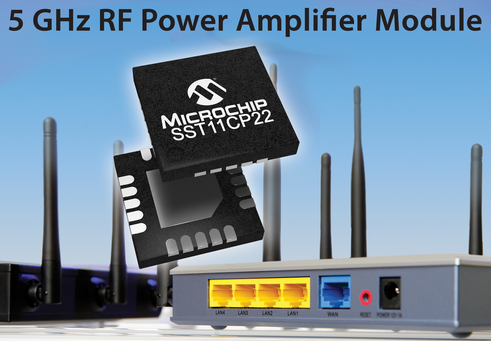

Microchip推出全新5 GHz功率放大器模塊

全球領先的整合單片機、混合信號、模擬器件和閃存專利解決方案的供應商——Microchip Technology Inc.(美國微芯科技公司)宣布推出符合IEEE 802.11ac超高數據速率Wi-Fi?標準的全新SST11CP22 5 GHz功率放大器模塊(PAM)。全新PAM在1.8%動態EVM(誤差向量幅度)、MCS9 80 MHz帶寬調制情況下的線性輸出功率為19 dBm。此外，SST11CP22在3% EVM時可為802.11a/n應用提供20 dBm的線性功率，功率最高24 dBm時仍滿足802.11a通信的頻譜模板要求，且在此輸出功率值時其射頻諧波輸出低于- 45 dBm/MHz，這令系統板更容易達到FCC規定要求。

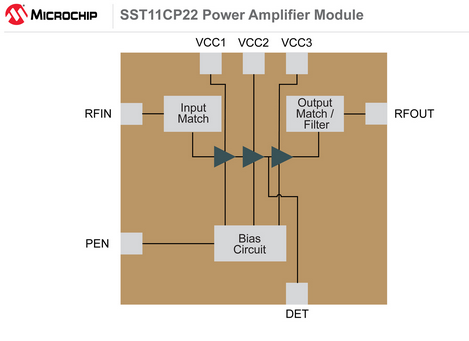

對于Wi-Fi MIMO接入點、路由器和機頂盒系統的設計人員而言，能夠同時實現最高數據速率和最大覆蓋范圍并將電流消耗降至最低是至關重要的。SST11CP22具備低EVM和高線性功率，這令MIMO操作更為便利，且顯著擴展了采用超高數據速率傳輸模式的802.11ac系統的覆蓋范圍。該模塊采用節省空間的20引腳4 mm x 4 mm QFN封裝，包含一個輸出諧波抑制濾波器，50歐姆阻抗匹配——僅需要4個外部元件。新器件不僅易于使用，并且大大縮小了電路板尺寸。此外，集成的線性功率檢測器可實現溫度范圍內精確的輸出功率控制以及2:1的輸出不匹配。對于802.11ac標準的Wi-Fi機頂盒、路由器、接入點和無線視頻流設備等以高數據速率工作的應用來說，這些特性都是非常重要的。
