我們知道占空比這個概念可以用來衡量開關管導通或截至狀況。設開關管的導通時間為To，脈沖周期為T，則占空比為To：T，如果占空比為1：1，那么，開關管就處去常開狀態，也就是說加在開關管的控制極(一般是基極)的脈沖信號始終是使開關管導通(實際上已經不是脈沖信號了)。實際上從另一個角度來分析：開關管的導通時間與截止時間之比即：Ton：Toff=1：1，所以占空比為50%。這是從另一個角度來說明占空比。占空比可以用來控制LCM的背光亮度，通過調節占空比的值來控制電壓的高低，從而調節亮度。這個頻率據說在200HZ到1KHZ以內，是可以接受的。頻率太高了，會有電磁干擾出現，典型的會干擾到手機聽筒，造成電流聲；太低了，也會有問題，頻率在十幾HZ時會導致輸入的脈沖經過背光驅動后出來的還是脈沖，而不是直流。

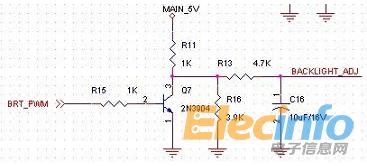

下面我們來說明一下PWM的電路。根據電路圖大家可以看出從BRT_PWM輸入周期不變的占空比波形來起調節作用，反相控制。即占空比越低，BACKLIGHT_ADJ越高(如果不接三極管，是占空比越高，電壓越大)。占空比內為低電平時，Q7截止，MAIN_5V流經R11和R16形成通路，R16端電壓形成后開始給并聯的C16充電，電壓升高;占空比內為高電平時，Q7導通，MAIN_5V流經R11到地通路，此時Q7的上端電壓為0.7v低于C16電壓，故電容開始放電，電量降低。這是通過調節電容的充放電延遲特性來獲得或高或低的電壓，從而控制亮度。軟件使用時，首先在系統上電時進行MFT PWM的初始化，當設置好所需，即將其寫入對應的MFT寄存器中。在程序運行到必要的時候，用軟件進行PWM 開始或者停止的控制即可。

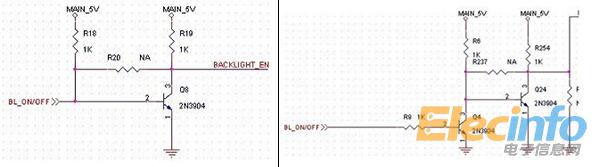

GPIO單相與GPIO雙相電路如圖所示：下圖左圖中第一個MAIN_5V供給開關電平提供上拉(即默認電平，它并不影響GPIO的輸出電平)，第二個MAIN_5V給輸出供電。BL_ON/OFF為高，Q8導通，BACKLIGHT_EN被拉低輸出；BL_ON/OFF為低時，Q8截止，BACKLIGHT_EN輸出為高。整個一反相控制。如下圖右圖，只是在單相的基礎上添加了一個Q4而已，其它的一樣。
GPIO單相與GPIO雙相電路
最后經以上電路分析我們可以說當用PWM調節背光時，通過提高PWM頻率，比如由之前默認的200Hz提高到20KHz，就可以減少低電閃屏現象。
