電平漸變 教你看懂單片機時序圖

操作時序永遠是使用IC芯片的關鍵所在，一個芯片的所有使用細節都包含在它的官方器件手冊上。所以使用一個芯片，要做好的第一件事就是要把它器件手冊上的所有內容提取并且掌握。介于我國目前芯片設計能力有限，大部分器件都是外國幾個IC巨頭如TI、AT、MAXIM等這些公司生產的，器件資料自然是英文的，同時也可以提高下英語水平。

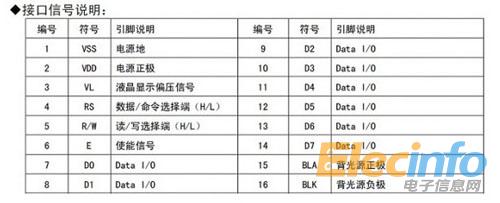

首先來看1602的引腳定義，1602的引腳是很整齊的SIP單列直插封裝，所以器件手冊只給出了引腳的功能數據表：

關注以下幾個管腳：

3腳：VL，液晶顯示偏壓信號，用于調整LCD1602的顯示對比度，一般會外接電位器用以調整偏壓信號，注意此腳電壓為0時可以得到最強的對比度。

4腳：RS，數據/命令選擇端，當此腳為高電平時，可以對1602進行數據字節的傳輸操作，而此腳為低電平時，則是進行命令字節的傳輸操作。命令字節，即是用來對LCD1602的一些工作方式作設置的字節；數據字節，即使用以在1602上顯示的字節。值得一提的是，LCD1602的數據是8位的。

5腳：R/W，讀寫選擇端。當此腳為高電平可對LCD1602進行讀數據操作，反之進行寫數據操作。此腳其實用處不大，直接接地永久置為低電平也不會影響其正常工作。但是尚未經過復雜系統驗證，保留此意見。

6腳：E，使能信號，其實是LCD1602的數據控制時鐘信號，利用該信號的上升沿實現對LCD1602的數據傳輸。

7~14腳：8位并行數據口，使得對LCD1602的數據讀寫大為方便。

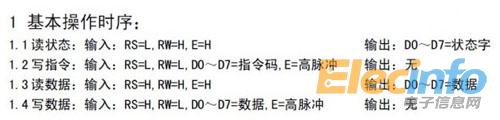

現在來看LCD1602的操作時序：
