事半功倍 如何讓EMC變的有規可循?

EMC這個問題，只要是電源設計工程師，就需要仔細斟酌的一個電源組成部分，EMC目的在于使電氣裝置或系統在共同的電磁環境條件下，既不受電磁環境的影響，也不會給環境以干擾。

下面我們就來說一下關于EMC設計中需要關注的重點問題。我們應該都知道，在新產品研發階段就進行EMC設計，比等到產品EMC測試不合格才進行改進，費用可以大大節省，效率可以大大提高；反之，效率就會大大降低，費用就會大大增加。經驗告訴我們，在功能設計的同時進行EMC設計，到樣板、樣機完成則通過EMC測試，是最省時間和最有經濟效益的。相反，產品研發階段不考慮EMC，投產以后發現EMC不合格才進行改進，非但技術上帶來很大難度、而且返工必然帶來費用和時間的大大浪費，甚至由于涉及到結構設計、PCB設計的缺陷，無法實施改進措施，導致產品不能上市。因此EMC問題越早考慮、越早解決，費用越小、效果越好。

想解決EMI輻射問題，其實很簡單。其實，減少輻射騷擾或提高射頻輻射抗干擾能力的最重要任務之一，就是想方設法減小高頻電流環路面積S。高頻信號電流流經電感最小路徑。當頻率較高時，一般走線電抗大于電阻，連線對高頻信號就是電感，串聯電感引起輻射。電磁輻射大多是EUT被測設備上的高頻電流環路產生的，最惡劣的情況就是開路之天線形式。對應處理方法就是減少、減短連線，減小高頻電流回路面積，盡量消除任何非正常工作需要的天線，如不連續的布線或有天線效應之元器件過長的插腳。同時，我們知道環路電流頻率f越高，引起的EMI輻射越嚴重，電磁輻射場強隨電流頻率f的平方成正比增大。減少輻射騷擾或提高射頻輻射抗干擾能力的最重要途徑之二，就是想方設法減小騷擾源高頻電流頻率f，即減小騷擾電磁波的頻率f。

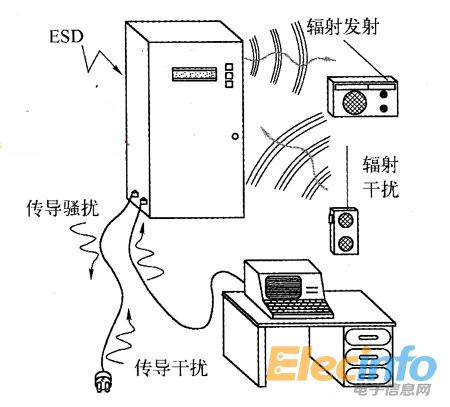

其實，產生EMC問題主要通過兩個途徑：一個是空間電磁波干擾的形式；另一個是通過傳導的形式，換句話說，產生EMC問題的三個要素是：電磁干擾源、耦合途徑、敏感設備。輻射干擾主要通過殼體和連接線以電磁波形式污染空間電磁環境；傳導干擾是通過電源線騷擾公共電網或通過其他端子(如：射頻端子，輸入端子)影響相連接的設備。

下面我們來了解下一些輻射、干擾問題的實例，如：IT或AV設備可能的騷擾源。FM接收機、TV接收機本機振蕩，基波及諧波由高頻頭、本機振蕩電路產生;開關電源的開關脈沖及高次諧波，同步信號方波及高頻諧波，行掃描顯像電路產生的行、場信號及高頻諧波;數字電路工作需要的各種時鐘信號及高頻諧波、以及它們的組合，各種時鐘如CPU芯片工作時鐘、MPEG解碼器工作時鐘、視頻同步時鐘(27MHz，16.9344MHz，40.5MHz)等；數字信號方波及高頻諧波，晶振產生的高次諧波，非線性電路現象(非線性失真、互調、飽和失真、截止失真)等引起的無用信號、雜散信號；非正弦波波形，波形毛剌、過沖、振鈴，電路設計存在的寄生頻率點。對于敏感受體通過耦合途徑接受的外部騷擾包括浪涌、快速脈沖群、靜電、電壓跌落、電壓變化和各種電磁場。

由以上我們可以了解到，清晰的知道EMC規律性和可能產生的因素，就會使得EMC問題變的有規可循，堅持EMC的規律使得解決EMC問題省時省力，事半功倍。
