<del id="aymay"></del> 近年來，汽車中的電子成分不斷提升，幫助提升燃油經濟性，減少排放，增強安全、照明、車載網絡及信息娛樂系統等。其中，汽車前照燈是安全駕駛的一個重要環節，安森美半導體創新及領先行業的汽車自適應前照燈系統(Adaptive Front-lighting System, AFS)電機驅動方案克服傳統前照燈的局限，幫助提升行車安全性。本文分析AFS的特性，介紹安森美半導體的AFS方案，以及應用設計要點，幫助客戶應用汽車AFS方案。
自適應前照燈系統(AFS)的應用優勢及工作原理
傳統汽車前照燈的燈光跟車身方向始終一致，在汽車轉彎時無法有效照明彎道內側的盲區，如果彎道內側恰好存在人或物體，而車速又未恰當降低，則會帶來安全隱患，如圖1所示。相比較而言，AFS功能可以提供旋轉(swiveling)調節效果，能夠根據方向盤的角度轉動，把有效的光束投射到駕駛者需要看清的前方路面上，幫助降低安全隱患。

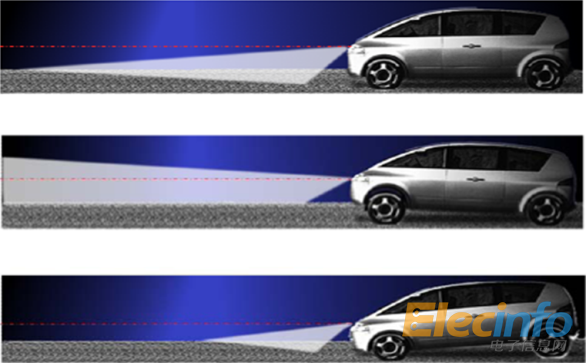

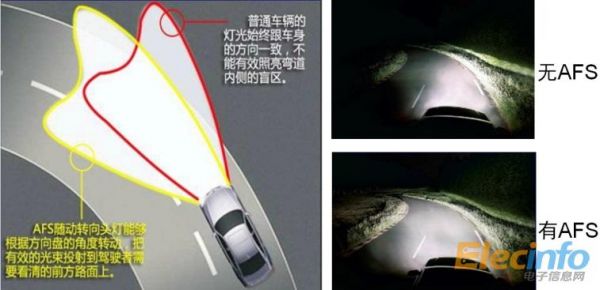

圖1：AFS功能的旋轉調節(左圖)及水平調節(右圖)照明效果。

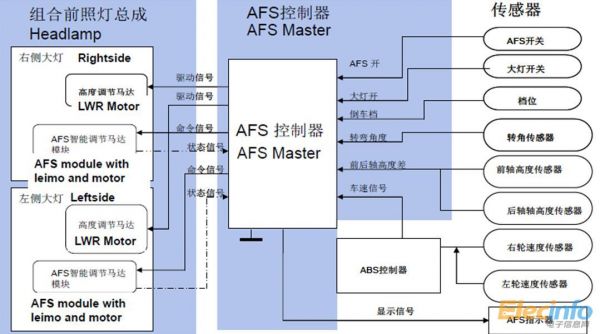

除了能夠進行動態旋轉調節，AFS功能還能提供動態水平高度調節。此功能根據負載軸傳感器的信號來調節前照燈的水平高度，可以適應不同的負載及不同的斜坡環境。如圖1右側中，上圖是AFS功能在正常水平條件下的燈光投身效果，中圖是在汽車啟動或上坡時路面顛簸條件下燈光上揚效果，下圖是在剎車或下坡條件下的燈光水平下沉照明效果。可見AFS可根據車身水平傾斜情況動態調節燈光高度，改善照明效果，增強安全性。AFS工作原理結構圖分別如圖2和圖3所示。

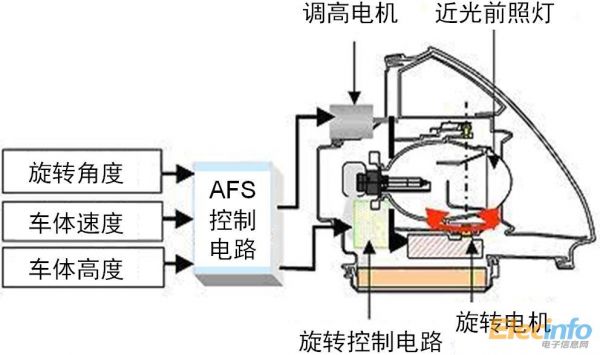

圖3：AFS的工作原理結構圖(續)。
步進電機驅動器的安放位置選擇
汽車AFS的旋轉及水平高度調節，是各使用一個步進電機來實現的，電機根據車輛四周的眾多傳感器反饋的數據作出反應，故設計人員需要采用適合的步進電機驅動方案，且安放在適合的位置。
控制AFS功能的步進電機驅動器的安放位置有兩種選擇。一種方法稱為直接驅動，典型產品如NCV70522。這種方案中，步進電機驅動芯片安裝在跟主微控制器(MCU)同一印制電路板(PCB)上。此電路板離前照燈部件及相關步進電機較遠，而每個電機需要與對應的信號連接。
另一種方法是機電一體化，典型產品如AMIS-30623。在這種方法中，步進電機驅動IC能夠直接安裝在步進電機結構內，僅需共享地線與LIN總線信號連接。這種方法極為有益，因為MCU與機電一體化模塊的接口連接只需要低電磁兼容性的總線。機電一體化方法采用模塊化設計，前照燈組件的維修保養方便，好處明顯。這兩種方法的結構示意圖如圖4所示。

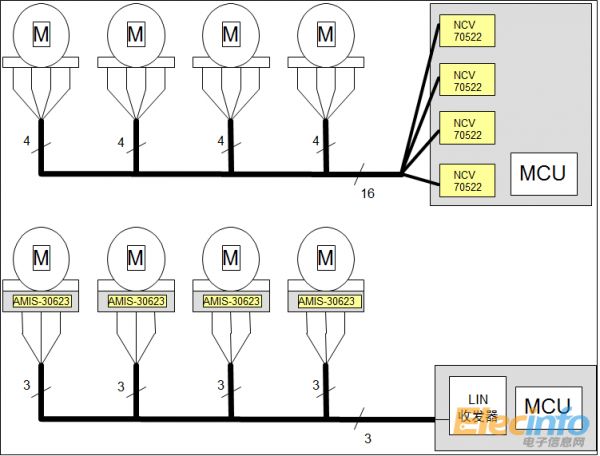

圖4：兩種不同的步進電機驅動器安放方法。
