<del id="aymay"></del> 無源濾波器使用共模扼流圈和Y電源容濾除共模EMI，這樣的組合使得被保護回路對高頻共模信號成高阻抗，Y電容提供對大地的低阻抗路徑。這個網絡將迫使EMI信號重新運行在一個密閉區和不傳播到外面的世界。但是無源濾波存在元件多、體積大、損耗大等不足。

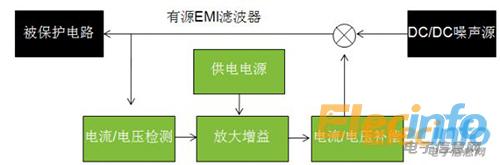

因此小體積、高功率密度、高濾波效果也對生產商提出了更高的要求。有源濾波器檢測噪聲信號，通過信號放大輸出一個與噪聲信號大小相等相位相反的補償信號，抵消線路中的傳導噪聲，能夠動態的調整。有源EMI濾波器原理為：在不引起環路穩定的情況下，盡量增大反饋增益。
以VICOR的QPI為例：
采用電流檢測電流補償型有源濾波拓?fù)洌ㄟ^(guò)這種方式，qpi體積遠小于標準的無源濾波器，濾波可以提供在EN55022 class B。

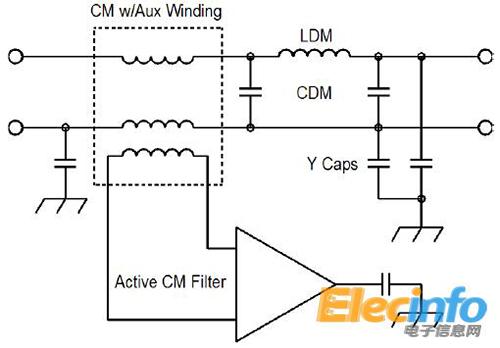

共模變壓器感應共模電流，檢測噪聲信號，與無源濾波不同在于共模線圈不需要提供對EMI信號特別高的阻抗，所以共模變壓器體積很小，電感量小于1uH.為了有良好的頻率特性，有源濾波共模變壓器的設計很重要，一般采用小體積，高磁導率，加大橫截面積的鐵氧體磁芯。DC/DC噪聲源的阻抗和輸入源的等效阻抗對有源濾波衰減性能影響大，選擇了更合適的電流檢測，電流補償拓?fù)洌诓灰瓠h(huán)路穩定的情況下，盡量增大反饋增益。

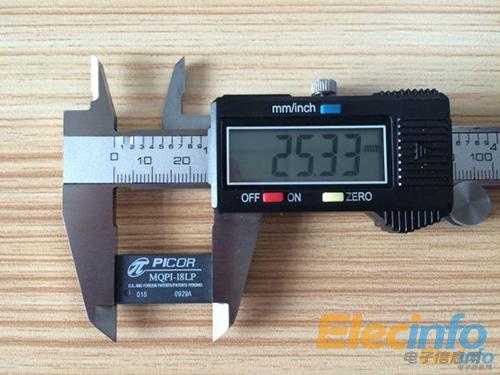

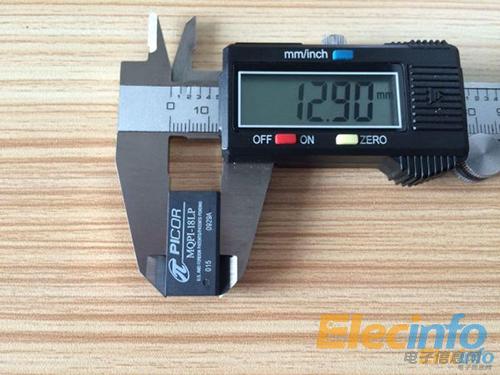

圖上為VICOR的軍規有源濾波模塊、體積小、重量輕。QPI輸入電壓5-80VDC，輸出6-14A。

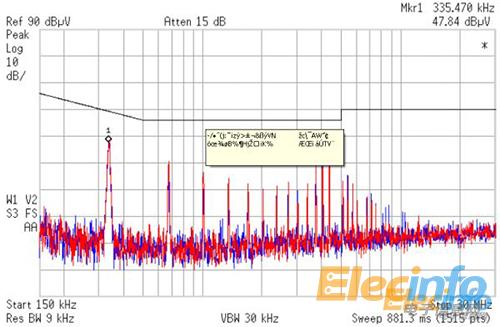

下圖是未加任何濾波措施時，測試的DC-DC電源傳導干擾波形。

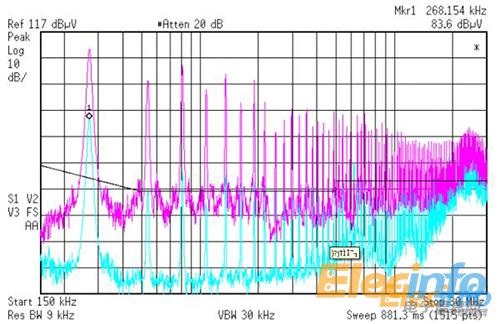

加入QPI濾波后傳導干擾波形。
