PSpice揭秘BOOST電路暫態到穩態全過程

BOOST電路又稱為升壓電路，是一種DC-DC變換電路，結構如圖1所示。此電路在開關電源領域占有非常重要的地位，長期以來，廣泛應用在各種電源設備中。然而，一些資料僅給出理想狀態下的工作過程分析，而沒有講解電路從啟動到穩定間暫態的工作過程，這樣就不利于讀者理解整個電路工作過程。此次采用PSpice仿真分析法，詳細描述了BOOST電路由啟動到達穩態的過程，并對各種現象進行深入分析，利于讀者真正掌握BOOST電路的工作特性。

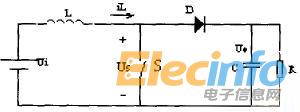

圖1 BOOST電路的結構

電路的工作狀態

BOOST電路的工作模式分為電感電流連續工作模式和電感電流斷續工作模式。其中電流連續模式的電路工作狀態如圖2(a)和圖2(b)所示，電流斷續模式的電路工作狀態如圖2(a)、(b)、(c)所示，兩種工作模式的前兩個工作狀態相同，電流斷續型模式比電流連續型模式多出一個電感電流為零的工作狀態。

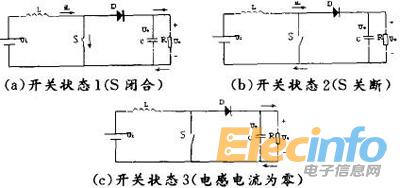

圖2 BOOST電路的工作狀態
