<del id="aymay"></del> 基于WLAN(無線局域網)和全球微波接入互操作(Wimax)的迅速發展，未來無線通信的主導方向勢必是多頻通信系統。本文就將分享一種新型三頻帶通濾波器的設計方法，以實現所需要的三個諧振頻率。
傳統的三頻帶通濾波器的設計與分析
傳統的三頻帶通濾波器通常采用階梯阻抗諧振腔(SIR)，通過調節階梯阻抗微帶線的電長度和特性阻抗，實現三個諧振頻率，這種方法設計過程較為復雜，而且需要采用高阻抗微帶線才能達到設計目標，這會使設計中的高阻微帶線過細，導致加工困難，影響濾波器特性。
新穎的倒F型枝節加載開環諧振腔的設計與分析
1、結構

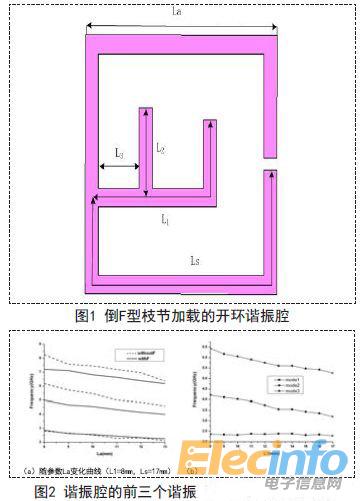

結構如圖1所示，利用外圍尺寸La確定諧振腔的基本諧振模式后，只需要通過調節枝節的長度L1和L2及位置Ls和L3，就可以把諧振腔的高次諧振模式調節到所需要的位置，從而實現三頻帶通濾波器的設計，而不需要改變微帶線的寬度，來有效避免使用太細的微帶線進行設計，最終使三頻帶通濾波器的加工更加容易，有效減小加工誤差。
2、仿真
對該諧振腔利用軟件AnSOFt HFSS進行仿真得到其前三個諧振頻率隨諧振腔結構參數的變化曲線由圖2給出。圖2(a)繪出了圖1結構的諧振腔前三個諧振頻率隨諧振腔外圍尺寸La變化的曲線，并與不加載倒F型枝節的開環諧振腔諧振頻率進行比較，分別用withF和withoutF表示。從圖2(a)中可以發現，諧振腔的基模諧振頻率在 兩種情況下基本保持一致，而高次諧振模式的頻率值由于倒F型枝節的存在發生了明顯的變化，可見加載倒F型枝節可以有效的降低高次諧振模式的頻率值，而基模的頻率可通過不加載倒F型枝節的諧振腔進行初步估計，即改變諧振腔的外圍尺寸La調節基模的諧振頻率。
倒F型枝節加載的開環諧振腔的前三個諧振頻率隨枝節長度L1變化的曲線由圖2(b)給出。從圖中可以看出，隨著L1的增加，高次模式頻率降低，而基模的頻率幾乎保持不變。因此，在諧振腔外圍尺寸不變的條件下，就可以通過調節枝節長度L1的值改變高次模式頻率，以實現所需要的頻率比。
3、倒F枝節的位置及長度對三頻帶通濾波器頻率比的影響
改變枝節的長度參數L1，L2，位置參數Ls和L3，就可以計算出隨參數L1變化的高次諧振模式頻率f3，f2與基模頻率f1的比值f3/f1 和f2/f1，這種設計方法的頻率比的可調范圍是比較大的。取Ls=7mm和17mm時，參數L1和Ls對頻率比具有較大的影響，而L3=1mm和9mm時，參數L3和L2對頻率比的影響相對較小。因此，在設計中可以先調節參數L1和Ls粗略的確定所需要的頻率比，再改變參數L3和L2的值進行更為精確的設計，以實現設計目標。
從以上的分析可以看出，改變倒F枝節的位置及長度可以實現各種頻率比的三頻帶通濾波器設計，而且該種設計方法結構簡單，加工容易，可廣泛應用于多頻無線通信系統中。
