讓它不在困擾你 解決EMI傳導干擾的方法

提到傳導干擾，這是讓工程師和一些朋友們比較頭疼的一件事，電磁干擾(EMI)其實是電子設備產生干擾信號，通過導線或公共電源線進行傳輸，互相產生干擾，繼而被稱為傳導干擾。那么如何解決這一讓工程師們都困擾的問題?本文就將對解決EMI傳導干擾的幾大方法一一解析。

其實，幾大方法的原則很簡單，只要增加電源輸入電路中EMC濾波器的節數，并適當調整每節濾波器的參數，基本上都能滿足要求。

對策1：盡量減少每個回路的有效面積

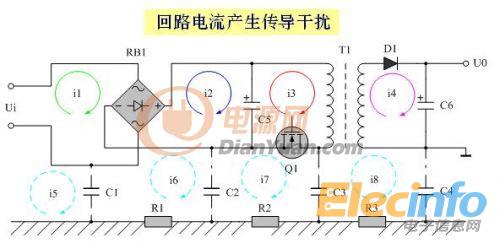

圖1

傳導干擾分差模干擾DI和共模干擾CI兩種。先來看看傳導干擾是怎么產生的。如圖1所示，回路電流產生傳導干擾。這里面有好幾個回路電流，我們可以把每個回路都看成是一個感應線圈，或變壓器線圈的初、次級，當某個回路中有電流流過時，另外一個回路中就會產生感應電動勢，從而產生干擾。減少干擾的最有效方法就是盡量減少每個回路的有效面積。

對策2：屏蔽、減小各電流回路面積及帶電導體的面積和長度

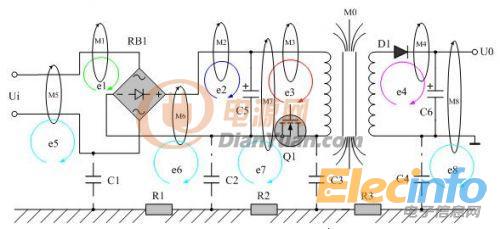

圖2

如圖2 所示，e1、e2、e3、e4為磁場對回路感應產生的差模干擾信號；e5、e6、e7、e8為磁場對地回路感應產生的共模干擾信號。共模信號的一端是整個線路板，另一端是大地。線路板中的公共端不能算為接地，不要把公共端與外殼相接，除非機殼接大地，否則，公共端與外殼相接，會增大輻射天線的有效面積，共模輻射干擾更嚴重。降低輻射干擾的方法，一個是屏蔽，另一個是減小各個電流回路的面積(磁場干擾)，和帶電導體的面積及長度(電場干擾)。

對策3：對變壓器進行磁屏蔽、盡量減少每個電流回路的有效面積

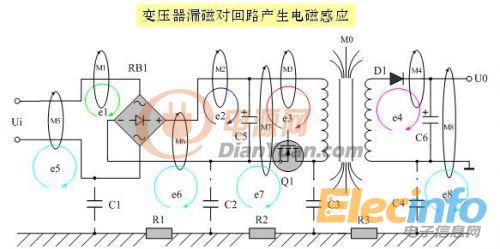

圖3

如圖3所示，在所有電磁感應干擾之中，變壓器漏感產生的干擾是最嚴重的。如果把變壓器的漏感看成是變壓器感應線圈的初級，則其它回路都可以看成是變壓器的次級，因此，在變壓器周圍的回路中，都會被感應產生干擾信號。減少干擾的方法，一方面是對變壓器進行磁屏蔽，另一方面是盡量減少每個電流回路的有效面積。
