<del id="aymay"></del> 電源設計中，拓撲結構的選擇非常關鍵。本文就將介紹幾種也許是你不知道的幾種帶不平衡負載的逆變器拓撲結構。
Δ/Y變壓器的逆變器

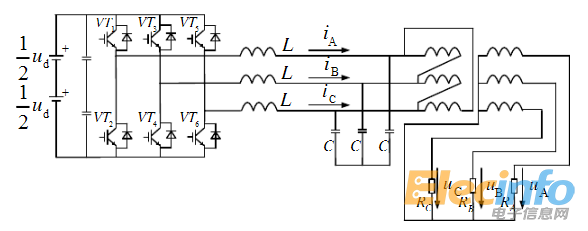

Δ/Y變壓器三項逆變器拓撲結構
在三橋臂逆變器和負載之間加一個Δ/Y變壓器，Δ/Y形連接次級能給不平衡負載所產生的中性電流提供電流通路，而初級則給引起的由負載不平衡或3的倍數次諧波零序電流提供環流通路。而Δ/Y變壓器工作在基波頻率，因而體積、重量較大，成本較高。
中點形成變壓器(NFT)式三相逆變器

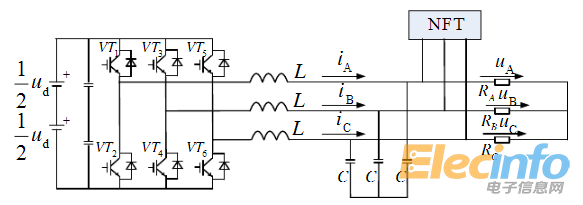

為了給不對稱負載供電，可以在三相輸出端加入一個中點形成變壓器，(Neutral Formed Transformer，NFT)，如圖所示。NFT是將三相三線制電源轉換為三相四線制電源的變壓器，有兩種結構形式：雙繞組和單繞組結構。在需要輸出隔離時用雙繞組變壓器，不需要輸出隔離時用單繞組變壓器(即自耦變壓器)可以顯著減輕重量。
當三相負載不對稱時，不對稱負載產生的零序電流將流入變壓器繞組，造成零序電壓，三相零序電壓同相，從而使三相輸出電壓對稱。減小零序阻抗、限制不對稱負載是減小三相電壓不對稱度的措施。也就是說，使用NFT后可以帶不對稱負載，但是輸出電壓仍不是完全對稱，NFT用在三相負載的不對稱度較小的場合較好：另外，NFT是一個低頻變壓器，工作頻率為輸出交流電的頻率，體積和重量很大，而且體積和重量隨著負載不對稱的程度變化而變化，不對稱度越大，NFT的體積重量也就越大。
