用SG3525的正弦波逆變驅動電路設計

電源界朋友都知道，SG3525常用于逆變電源，本文小編就將介紹一款利用SG3525制作的正弦波逆變驅動電路方案。

1、正弦波振蕩器、精密整流電路、50HZ同步波發生電路，加法電路等和前次貼子中的基本一樣，沒有大的變動；供穩壓用的誤差放大器U3A的接法稍做了一些改動，主要是為了提高抗干擾性能及控制靈敏度等。

2、主芯片SG3525的接法和一般常規接法有點不同，因為3525的11,14腳是“圖騰柱”輸出，11,14腳接地，屏蔽了圖騰柱的下管, 并在13腳接一個上拉是阻做負載，這樣做的目的是把原11,14腳的信號合并在一起輸出，以大幅度地提高最大比空比。母線電壓的利用率也大幅度提高了，可以在94%以上，但從13腳出來的脈沖，是反向的SPWM波，所以要用一個4069把它反回來。

3、對死區時間生產部分進行了重新設計，U7和R31R32R33R34及C20C21C22C23就是死區時間調整電路，當R=47K,C=47P 時，高頻波的死區時間大約為2uS，這4個電容要用高頻瓷片電容。

特別說明：該電路可以直接推動H橋，但H橋輸入端是光藕，其方式是“低電平有效”，如果用的電路是其它推動方式，其要求為“高電平有效”的話，則時序電路和“死區”電路要做一點修改，有圖片供參考。

電路的調試比較簡單(從原來5個電位器減少到三個電位器)，只要元件沒有問題，接線沒有錯誤，一般通電就可以工作，先斷開跳線JP1，讓電路開環， 調VR1使輸出正弦波不削頂，調VR2使正弦波上下半波銜接自然光滑，再合上JP1，調VR3,把輸出電壓調到預定值就可以了。

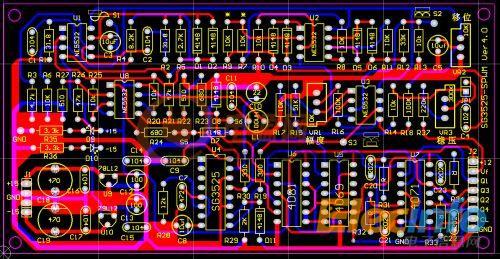

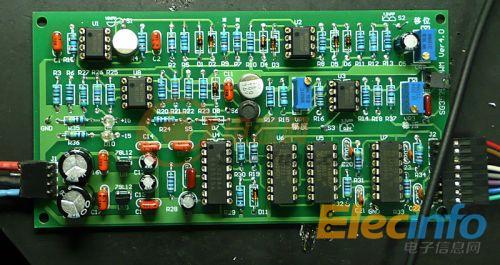

原理圖及實物圖：
