<del id="aymay"></del> 開關電源為LED驅動提供了高效率解決方案，將輸入電壓升/降至適當的電平，從而提供需要的LED電流。系統輸入電壓范圍及需要的LED正向壓降共同決定了對開關電源拓撲結構的選擇。
降壓-升壓轉換器
當供電電壓高于或低于需要的輸出電壓時，使用降壓-升壓轉換器結構。對于電池應用來說，降壓-升壓轉換器非常有用。降壓-升壓結構還稱為反激式(fly-back)變壓器或逆變穩(wěn)壓器。

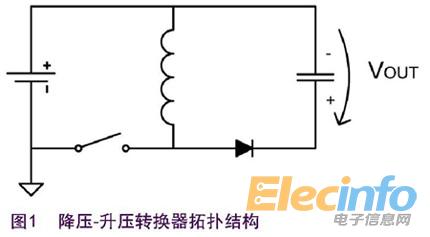

降壓-升壓轉換器可按圖1的方式實現。這種實現方案的優(yōu)點是可使用簡單的低端MOSFET驅動器電路，它的拓撲結構將產生相對于輸入電壓軌的正電壓，這一降壓-升壓實現方案的缺點是負載并未以電路地為基準。
采用PIC16HV785的電路實現方案
圖2顯示了LED驅動電路的簡單設計方案，其中采用了一片混合信號高電壓8位單片機，如PIC16HV785。 該電路的輸出相對于電池電壓，而非地電位。逆變器的輸出連接到LED的陽極，產生的電壓值高于輸入電壓。
PIC16HV785混合信號單片機集成了一個8位單片機內核和多個片上模擬外設，包括：
兩個片上運放，可用于放大電流檢測電阻兩端的電壓。這樣可以采用極小阻值的檢測電阻，從而可以降低電路損耗并提高電路的總效率。
內部結構：
一個高速雙相位PWM電路，對于開關電源的電流模式控制非常適合。
一個高電壓分流穩(wěn)壓器，在輸入電壓更高時也不需要外部5V穩(wěn)壓器。
一個數字捕捉、比較和PWM(CCP)模塊。
兩個模擬比較器。
一個10位A/D轉換器。
內部時鐘電路，工作頻率8MHz。
一個內部精確電壓參考源，不需要昂貴的外部器件。
一個可編程欠壓復位(BOR)電路。
