最近看到有些朋友被設計PWM多用驅動板所困擾，小編就特別總結了電子信息網論壇中蕭山老壽版主的經典貼，利用TL494來搞定PWM多用驅動板，希望對朋友們有所幫助。

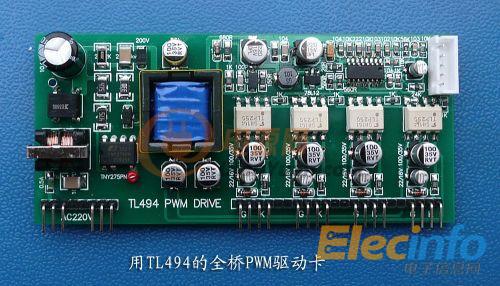

這是一個用TL494做PWM控制的多用途驅動卡，電路是常規的，沒有什么技術含量。

電路由兩部分組成，圖中上面是494/PWM控制部分，為了簡單起見，我用494直接來推動TLP250光藕，這樣，輸出的波形就有保障。現在的頻率約28K，輸出波形為+15V和-6V，既可以驅動MOS管，也可以驅動IGBT管。下面部分是輔助電源，AC220V輸出經整流濾波送到TNY275控制芯片，這是一個單片反激式小功率開關電源，一共輸出4路互相隔離的電源：一路為15V，經78L12穩壓供給TL494，另三路為21V，分別送TLP250的輸出端，為光藕內部的輸出電路供電。

這個驅動板，主要是用來驅動大功率全橋硬開關模式的開關電源，當然，也可以用于驅動半橋電路，甚至可以驅動雙管正激式開關電源。

電路的Uf是電壓反饋，也就是穩壓用的，這由494的其中一個誤差放大器來承擔；而494的另一個誤差放大器則用來控制輸出電流，見圖中的If，我這里是用負壓控制的，當If端的電壓從0減小到-0.2V時，PWM開始控制占空比，以控制輸出電流。要使電路在多少安培電流時起控，可以調整電流取樣電阻的阻值來實現。

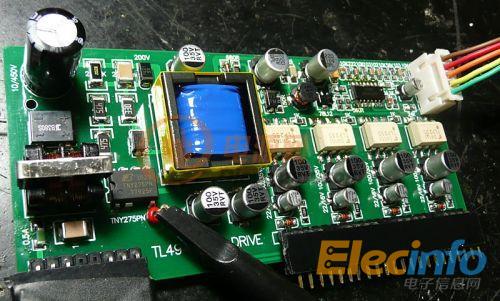

做這么個板子，除了電路外，還必須要考慮的是PCB上的安全隔離問題。

因為本人對開關電源一無所知，所做的東西全部為實驗性質，務請讀者不要效仿，以免造成不必要的損失。
