合理的成本設計出能夠裝入厚度不足15毫米的機殼中的電源這是一件非常具有挑戰性的事情，盡管筆記本電源必須滿足所有標準規范，但在超薄型適配器中并沒有為體積較大的散熱片或散熱器預留空間。因此，為減少熱量產生，電源應具有極高效率，且必須對其進行有效的散熱設計。本文介紹反激式轉換器的一種創新設計方法，它是通過先進的控制技術來提升所有功率水平的效率，并實現超低空載功耗。這種設計方法可使制造商以與標準 “磚塊式”筆記本適配器相當的成本生產出超薄筆記本適配器，同時這些超薄筆記本適配器的性能還超出了能源之星EPSv2.0的功率效率要求和其它全球性能效標準。

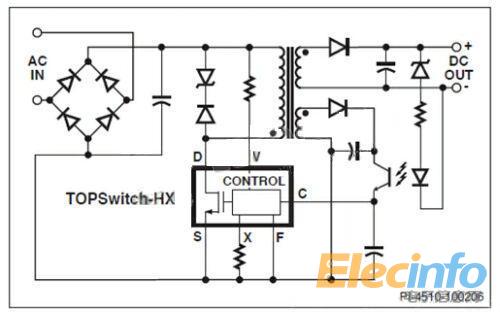

圖1 典型的反激式轉換器電路簡圖
TOPSwitch-HX在單個IC封裝中集成了一個700VMOSFET、MOSFET柵極驅動和一個用戶可選擇限流點的PWM控制器。在使能狀態下，控制器的振蕩器在每個時鐘周期開始時導通功率MOSFET。當電流達到限流點或達到反饋信號設置的占空比(PWM控制)時，MOSFET才會關斷。 PWM控制器關斷MOSFET后，變壓器繞組間的電壓開始反向，輸出二極管被正向偏置，電流開始流入次級繞組，從而補充輸出電容中的電荷并將電流供應給負載。
PWM控制在高功率下可提供較高的效率，但當功率下降到中低水平時，效率將會隨之降低。我們可以通過分析開關電源中損耗產生的原因來探究其中的緣由。電源中有兩種基本損耗：電流流動產生的阻性損耗，以及電路中電感和電容負載產生的開關損耗。
阻性損耗是電流均方根(RMS電流)的函數，因此，當功率水平較高時，阻性損耗就相當大。開關損耗與開關頻率成比例。因此一般情況下，當功率較低時，將會出現開關損耗(隨頻率變化而變化)，從而嚴重限制電源的效率。
通過將開關頻率保持在較低水平，可以降低開關損耗，從而提高中低功率下的效率。不過，通過提高頻率可以減小某些元件(如變壓器、輸出電容和后級LC濾波器等)的尺寸，這一點對于設計薄型筆記本適配器很有利。
