<del id="aymay"></del> 電感在電路當中的作用就是負責將電能轉化為磁能而存儲起來，我們可以將電感器理解為一個簡單的變壓器，只不過這個變壓器只有一個繞組。目前電感被大量使用在濾波電路的設計當中，本篇文章主要介紹了基于電感的濾波電路的工作原理。

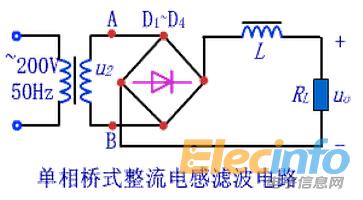

在大電流的情況下，由于負載電阻RL很小。若采用電容濾波電路，則電容容量勢必很大，而且整流二極管的沖擊電流也非常大，在此情況下應采用電感濾波。如下圖所示，由于電感線圈的電感量要足夠大，所以一般需要采用有鐵心的線圈。
濾波電路工作原理
當流過電感的電流變化時，電感線圈中產生的感生電動勢將阻止電流的變化。當通過電感線圈的電流增大時，電感線圈產生的自感電動勢與電流方向相反，阻止電流的增加，同時將一部分電能轉化成磁場能存儲于電感之中;當通過電感線圈的電流減小時，自感電動勢與電流方向相同，阻止電流的減小，同時釋放出存儲的能量，以補償電流的減小。因此經電感濾波后，不但負載電流及電壓的脈動減小，波形變得平滑，而且整流二極管的導通角增大。
在電感線圈不變的情況下，負載電阻愈小，輸出電壓的交流分量愈小。只有在RL>>ωL時才能獲得較好的濾波效果。L愈大，濾波效果愈好。
另外，由于濾波電感電動勢的作用，可以使二極管的導通角接近π，減小了二極管的沖擊電流，平滑了流過二極管的電流，從而延長了整流二極管的壽命。
我們都知道，濾波電路最大的用處就是要盡可能的減小直流電壓當中的交流成分，保留直流成分，從而使得波形變得平滑。而電感在其中作為一種對電能起到調節作用的器件，起到了非常重要的作用。通過本篇文章，希望大家能夠充分掌握電感濾波的工作原理，并且充分掌握。
