推挽式甲類功放輸出電路中功率及損耗

甲類功放不存在交越失真，音頻信號可以完整地傳輸。甲類功放是發燒友追求的目標。一部甲類功放，一其輸出功率是多少？功率損耗是多少？這些都是甲類功放制作的前期理論計算。甲類功放多采用NPN與PNP配對的推挽式工作方式。

推挽式甲類功放電路，可以看成是由2個單管式甲類射極器組成。

正電源的NPN管與負電源的PNP管分別工作于甲類狀態，對整個音頻信號進行放大。輸出到音箱。

推挽式甲類功放在進行組裝調試前一定要知道，做多大的功率?需要多大靜態電流?供應電流是多少?損耗是多少?這方面的資料難尋。有些生產廠家在甲類功放上標示的功率是不是真有這么大?購買者都想核實。如何達到以上目標呢?

這就需要對推挽式甲類功放進行理論分析。

圖1是甲類推挽式功放輸出電路，這個輸出電路可以分解成圖2。

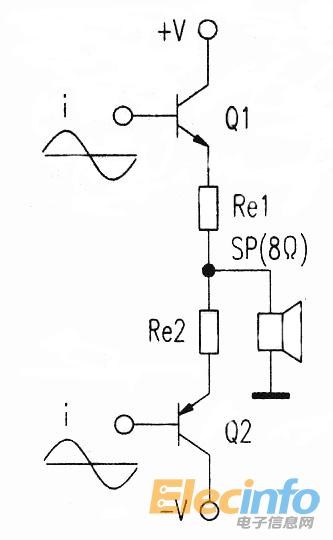

圖1 甲類推挽式功放輸出電路
