一箭雙雕 單片機占空比和方波的測量

單片機當中的占空比一般是指PWM波形的占空比。這里提到的占空比就是指在一個周期之內，處在高電平的時間占整個周期的半分比。簡單的舉例來講，如果設定一個周期為1S，而高電平的持續時間達到了0.5S的話，我們就可以說在這個周期內的占空比已經達到了50%。本篇文章就根據占空比在單片機當中的應用，針對其測量和相位差的計算進行了演示。

1、 頻率及占空比的測量

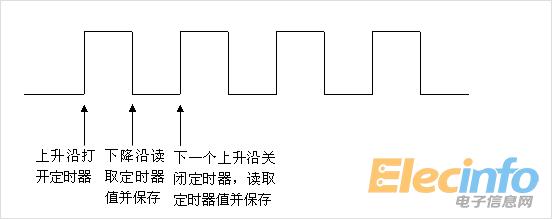

如上圖所示，當脈沖的上升沿來臨時，將定時器打開;緊接著的下降沿來臨時，讀取定時器的值，假設定時時間為t1;下一個上升沿來臨時關閉定時器，讀取定時器的值，假設定時時間為t2。t1即為1個周期內高電平的時間，t2即為脈沖的周期。t1/t2即為占空比，1/t2即為頻率。

C語言程序如下：

TH0=0; //定時器高位，初值設為0

TL0=0; //定時器低位，初值設為0

T0_num=0; //定時器溢出次數，初值設為0

while(pulse); //pulse為脈沖的輸入引腳

while(!pulse); //等待上升沿來臨

TR0=1; //打開定時器

while(pusl1); //等待下降沿來臨

th1=TH0;tl1=TL0;num1=T0_num; //保存定時器值

while(!pusl1); //等待上升沿來臨

TR0=0; //關閉定時器

th2=TH0;tl2=TL0;num2=T0_num; //保存定時器值
